杠桿表的種類及正確使用
杠桿表是一種借助于杠桿——齒輪或杠桿——螺旋傳動機構，將測桿的搖動變為指針回轉的指示量儀。

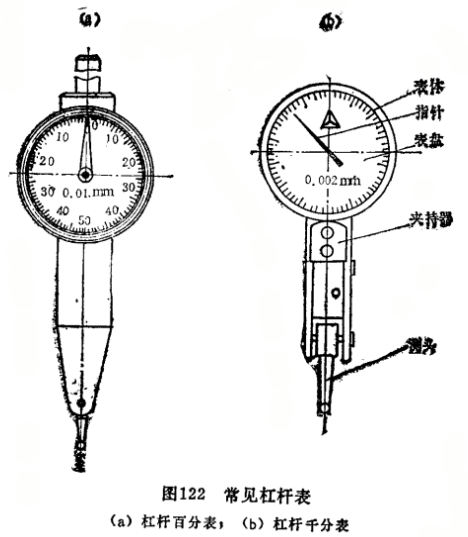

常見杠桿表有0.01毫米，測量范圍1毫米和0.8毫米；0.002毫米，測量范圍0.02毫米，如圖122所示。
杠桿百分表與杠桿千分表使用方法相同，測頭可在180°內旋轉，而且可改變測量方向，所以使用范圍很廣，這就是它比鐘表式量儀優越的地方。
使用方法把連接桿穿進燕尾槽并緊固，如無燕尾槽可直接裝夾。
測量時，在測桿中心線平行于被測表面時，如圖123（a）所示，表指示讀數為被測工件的實際誤差，如與被測工件表面成角度時，如圖123（b)所示，指示讀數必須修正后才能得到工件的實際誤差。

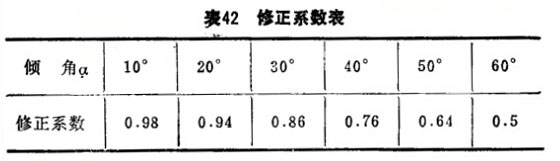

例：如圖123（b）指示表讀數為8μ，傾角α=30°，查得修正系數（見表42）為0.86，故實際值為8μ*0.86=7μ。
