減壓閥的工作原理、作用及規格型號

1.作用

（1）減壓：降低液壓系統某支路（控制油路、夾緊回路、潤滑回路等）的壓力。

（2）穩壓：穩定液壓系統某支路的壓力。

2.類型

按功能分：

（1）定值減壓閥：保證閥的出口壓力為定值。

（2）定差減壓閥：保證閥的進、出油口壓差為定值。

（3）定比減壓閥：保證閥的進、出油口壓力比為定值。

按結構分：直動式以及先導式（常用）。

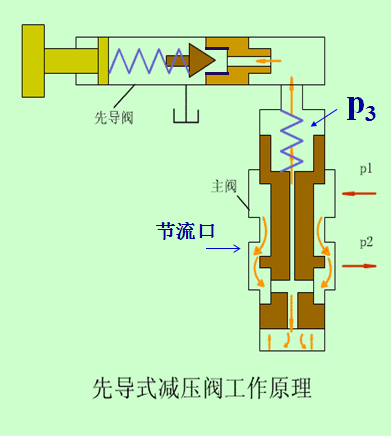

3.先導式定值減壓閥結構及工作原理

結構

先導式調壓部分：給定閥的出口壓力值。

主閥部分：通過主閥芯上下移動，調節減壓孔口節流損失，保證出口壓力恒定。

工作原理

（1）減壓：P2=P1-△P

（2）穩壓：閥芯穩定工作時， P2A=P3A+Ft1,若p2↑ ，等式左邊大于右邊，閥芯上移，閥口開度減小，Δp增加,P2=P1-△↑，導致p2↓。

美國VEKTEK減壓閥：

工作原理

減壓閥是一種常開式的壓力控制裝置。到達壓力設定值前，閥一直開啟，流體可以自由地流到下游裝置。到達設定壓力后，閥關閉以阻止流體進一步流入下游裝置。下游裝置如果有足夠的壓力損失，減壓閥重新打開，允許流體通過閥，壓力增高，知道再次達到設定值。減壓閥可用于單作用和雙作用系統。

規格型號

?

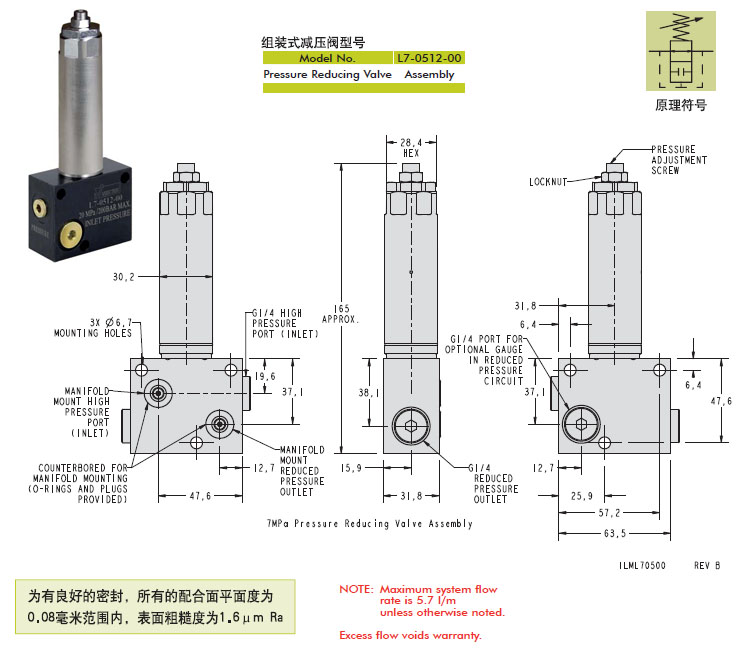

組裝式減壓閥規格尺寸

?

---

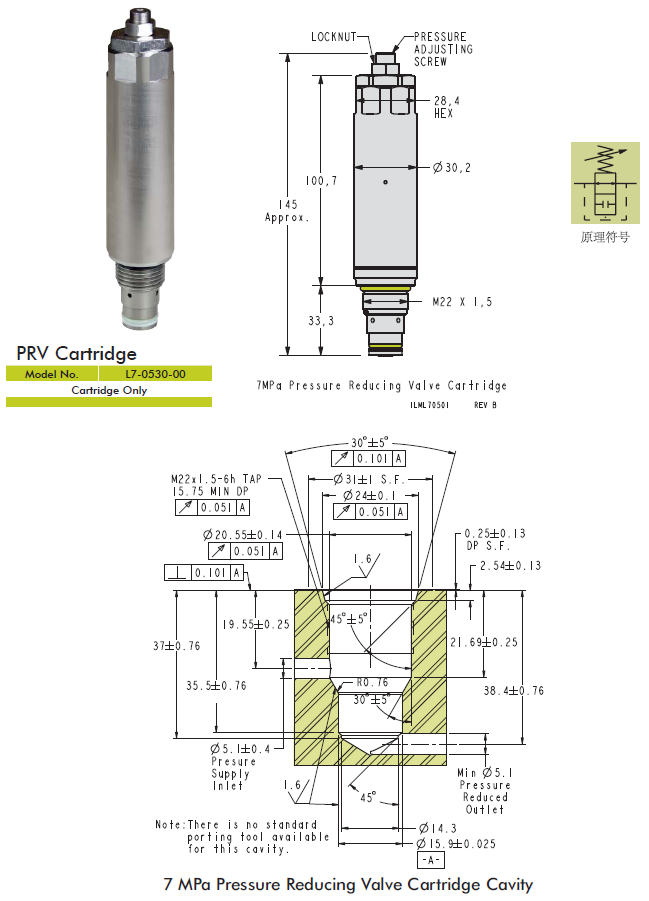

插裝式減壓閥規格尺寸
