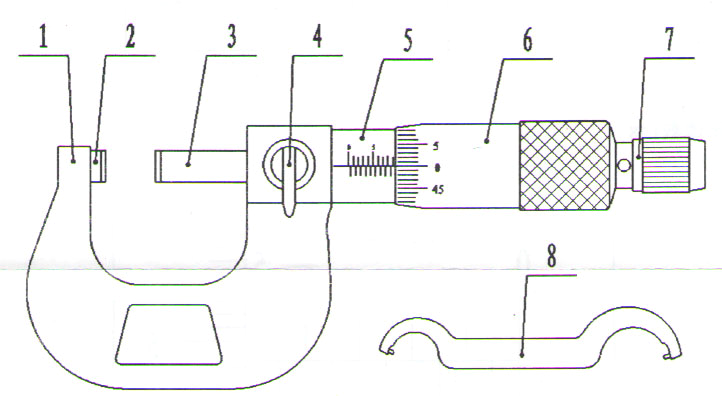

1.尺架

2.固定測頭

3.測微螺桿

4.鎖緊裝置

5.固定套管

6.微分筒

7.測力裝置

8.扳手

l 用途：用于外尺寸測量

l 置零：

置零之前,用軟布或者軟紙擦凈測頭的量面.用測力裝置使兩測量面接觸.如果微分筒上的零線與固定套管上的零線不在一條直線上,用以下方法置零：

1） 微分頭誤差不超過0.02mm（微分筒刻線兩格之間）用鎖緊機構鎖緊微分螺桿，用扳手扳動固定套管，直至零線對齊。

2） 微分頭誤差不超過0.02mm（微分筒刻線兩格以上）用鎖緊機構鎖緊測微螺桿，用扳手松動測力裝置，取下微分筒，重新對齊固定套管與微分筒上的0刻線，裝上測力裝置。

3） 量程超過25mm的用校對棒校對起始位。如有必要用前一種方法置零。

?

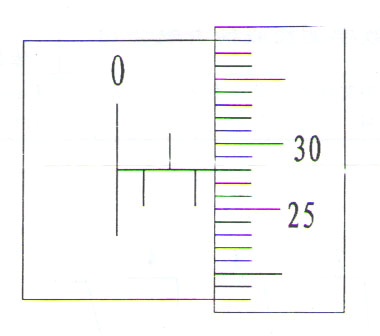

l 讀數方法: 千分尺的最小讀數為0.01mm

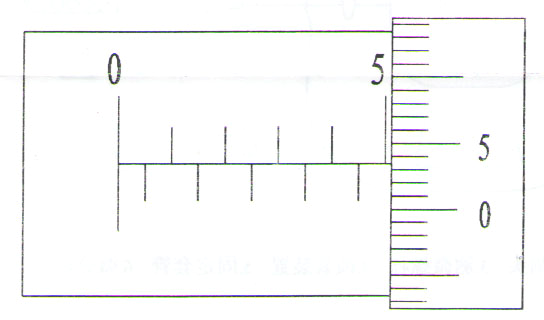

圖示讀數5.035（0.005為估讀）

l 注意事項與故障處理:

1、 保持尺身與量面的清潔，避免接觸水、油、冷卻液等液態物質;

2、 測量時，使用測力裝置，避免沖擊；

3、 不要任意拆卸千分尺；

4、 長期不使用時洗凈，涂防護油，放入包裝盒內。
