液壓刀柄

熱縮刀柄

功能描述

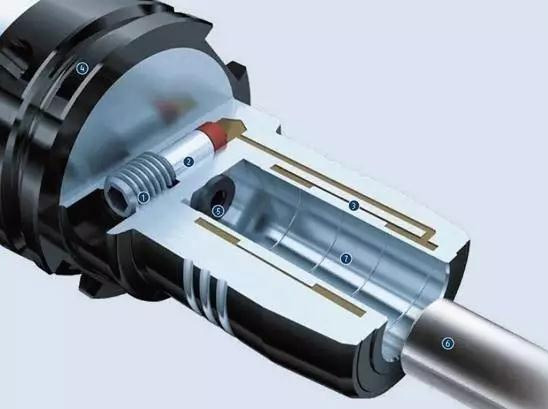

需插入內六角扳手，擰緊螺栓，活塞推動液壓介質向油腔內擠壓，使刀柄的膨脹壁膨脹，抱緊刀具，實現夾持。由于油腔內的介質是液體，所受的壓力是均勻的，所以在整個夾持過程中使刀具保持在刀柄的中心，保證了很好的夾持精度。

其結果是-絕對精準的夾持精度和重復精度，強大的夾持力和良好的運行穩定性。

功能描述

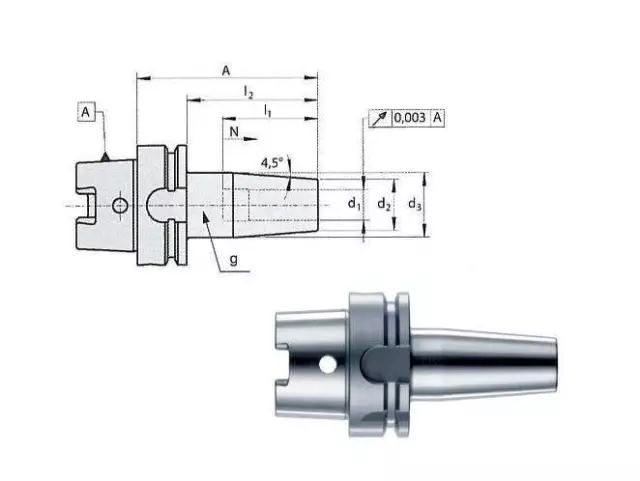

熱縮式刀柄的原理是利用刀柄(特殊不銹鋼)和刀具(硬質合金)的熱膨脹系數之差，來強力且高精度夾緊刀具的熱裝系統。

優點

良好的夾持穩定性，易于操作，通過減徑套可夾持不同直徑的刀具，不需要其他的輔助安裝工具。

優點

夾持力大，價格比較實惠，應用范圍廣。

缺點

液壓刀柄的價格比熱漲刀柄的價格高，對刀具的夾持長度有限制，裝刀深度必須要滿足刀柄的膨脹壁深度，否則會油腔破裂。

缺點

需要專門的加熱儀器來安裝刀具，價格較高，由于整體剛性結構，在加工中容易產生振動，加工的表面質量較差，在干切削中，刀具的發熱后精度和夾持力會下降。

高轉速和良好的回轉精度，回轉精度和重復夾持精度都0.003MM。

優點:

整體結構緊湊，強大的有效夾持力。刀柄的整體精度高，使刀具壽命提高4倍。

良好的運行穩定性。

有多種接口形式，能適應于多種機床。

能加工出高精度和高表面質量的

產品。

高回轉精度，在DIN69882-8接口形式中，回轉精度小于0.003MM。

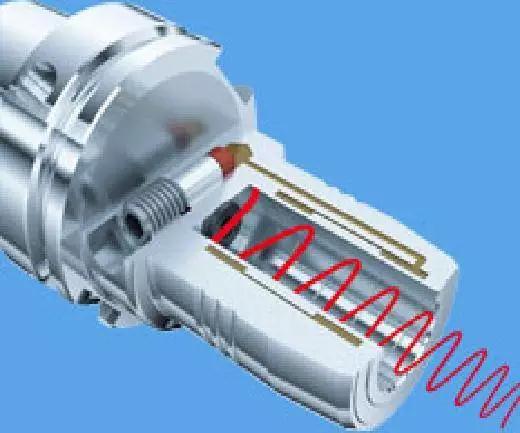

良好的阻尼減振性能，在加工過程中，通過液壓油腔的阻尼特性降低了震動的產生。

優點:

沒有了震動，使刀具的性能良好的發揮。

增加了刀具和刀柄的使用壽命。

明顯改善了加工產品的表面質量。

由于刀柄和刀具的剛性接觸，刀具產生的震動無法減弱，加工的產品表面質量下降，刀具壽命減短，震動嚴重時，刀具毀壞。

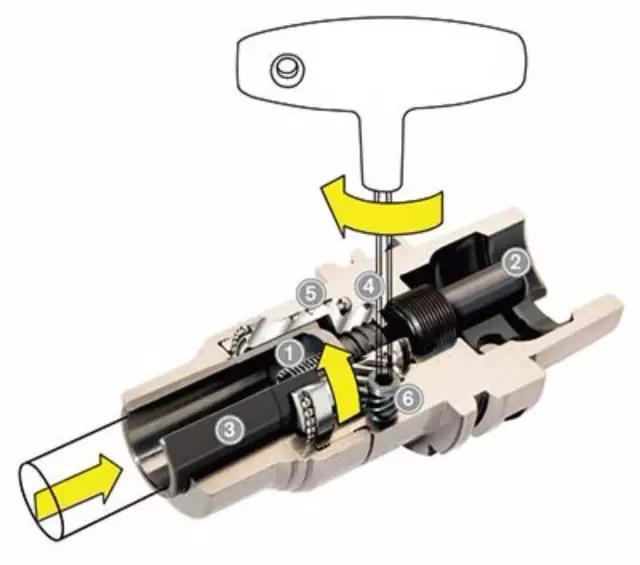

裝刀：

方便簡單，無需其它輔助備，只需一把六角扳手，擰緊加壓螺栓，就完成了裝刀。

優點:

無需其它輔助設備和維護?？焖贀Q刀，在幾秒鐘內就能完成換刀，減少停機時間，提高生產效率。

可適應大部分的生產場合，通過減徑套可夾持不同直徑的刀具，節約成本。

裝刀：

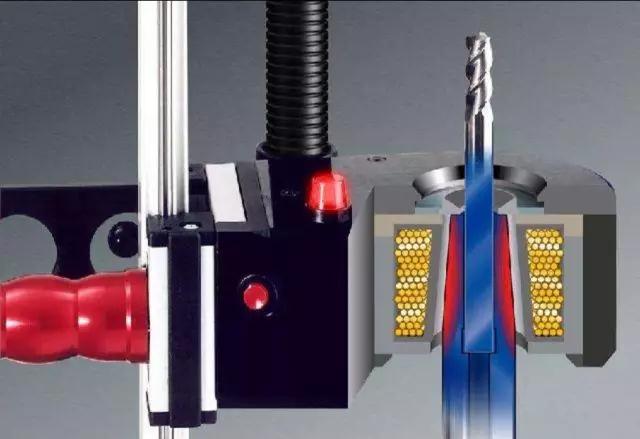

要通過熱漲儀加熱實現。

裝刀，從加熱儀上取下來直到冷卻，需要1.5分鐘。加熱儀設備需要約10.000 歐元，成本較高。

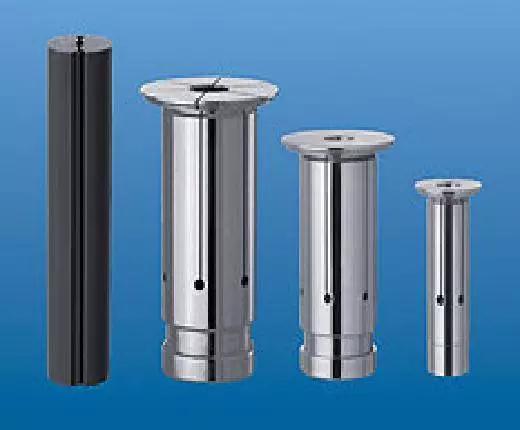

通過減徑套可以讓同一把刀柄夾持不同直徑的刀具，減徑套外徑開有通水槽，可分為內冷和外冷兩種。這使得你的刀柄更具靈活性和節約成本，減徑套的夾持精度≤0.002MM，減徑套的夾持孔范圍從?0.8到?25MM。

只能夾持和刀柄夾持孔一致的刀具，使用上有局限性。

完全免維護，一個完全零維護的設備。

優點:

無污垢，刀柄表面經過處理，冷卻液和鐵銷對刀柄無傷害。

免維護，使用壽命長。

冷卻液的最大壓力可達80bar。

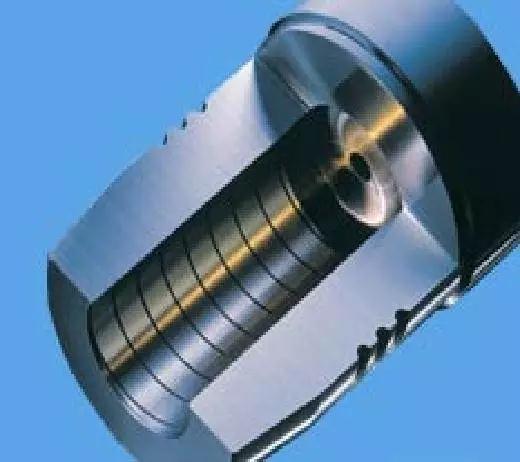

溝槽的設計-經過長期的研究，在刀柄的夾持孔面設計了環形溝槽，在裝刀具的過程中，刀柄把殘留在夾持孔面的油脂及雜物推至溝槽內，使得刀柄夾持面和刀具的夾持面保持干燥狀態，這樣就保證了刀柄扭矩的有效傳遞。

液壓刀柄延伸：

加長桿---可根據客戶需要設計需要的夾持長度。液壓加長桿是一種創新的產物，在特定的場合，由于刀柄或刀具太短，和機器或工件之間存在干涉，那么液壓加長桿就能解決這個問題，根據客戶需求，它可以裝在任何一款和它被夾持端尺寸相匹配的刀柄上，現在已成功應用于高精加工中存在干涉的場合。

但由于整體結構的特殊性，很難做到非常小的外徑。

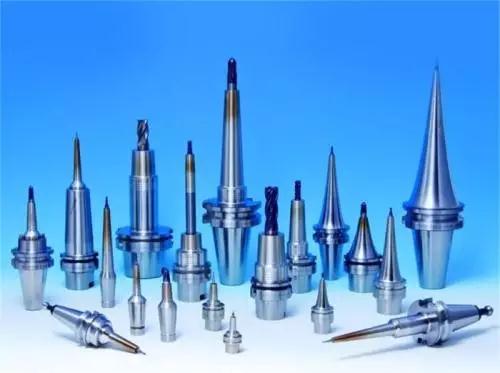

熱縮刀柄延伸：

熱縮刀柄在實際加工中也會采用加長桿的形式，但極不穩定。其夾持孔越小越不穩定。

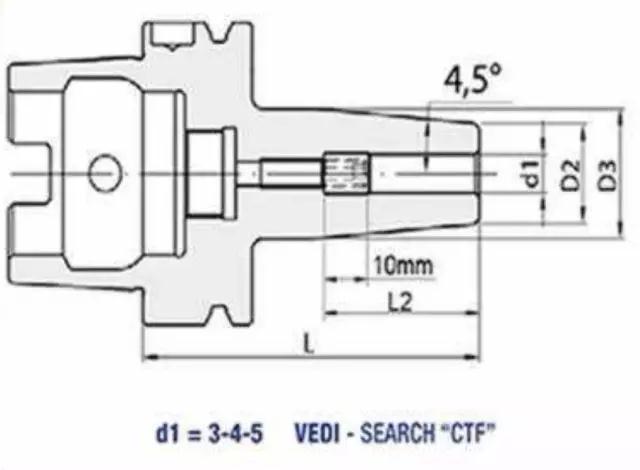

液壓刀柄帶有軸向調節長度和側面調節長度的功能，根據現場需要，調整裝刀長度，使用方便。只需旋轉調整螺栓就能實現調整。

預先刀具長度調整：

在裝刀時目測調整，等裝好后再測量長度，會發現有一定偏差，需要再加熱重裝，很消耗時間和耗費資源。
