| 在線測量在實際模具加工中的效率與時間測試 | |||

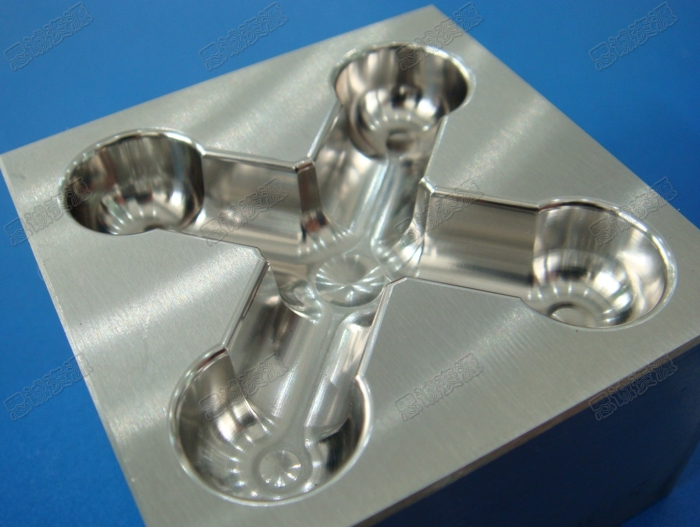

| 測試條件 | 使用虎鉗夾持工件，共3把刀，工件為鋼料。 | ||
| 使用傳統測量方式 | 使用在線測量方式 | ||
| 在加工中心上擺正工件時間 | 490秒 | 在加工中心上擺正工件時間 | 490秒 |
| 設定工件坐標系 | 330秒 | 使用Blum TC探頭設定工件坐標系時間 | 60秒 |
| 設定刀長時間 | 270秒 | 加工總時間 | 26分12秒 |
| 加工 | 25分24秒 | ||
| 使用CMM獲得測量 | 6小時 | 使用Blum Formcontrol在線測量工件 | 200秒 |
| 在加工中心上擺正工件時間 | 490秒 | ||
| 設定工件坐標系時間 | 330秒 | ||
| 設定刀長時間 | 90秒 | ||
| 返工加工總時間 | 20分 | 返工加工總時間 | 20分16秒 |
| 使用CMM獲得測量結果時間 | 4小時 | 使用Blum Formcontrol在線測量工件 | 200秒 |
| 總的準備時間 | 33分20秒 | 總的測量與準備時間 | 16分54秒 |
| 傳統機外工件測量方式導致的額外占用的機臺時間 | 13分40秒 | 使用Formcontrol在線測量占用的機臺時間 | 6分40秒 |
| CNC完工周期 | 11.31小時 | CNC完工周期 | 1.04小時 |
| 總的占用機臺時間 | 78分44秒 | 總的占用機臺時間 | 62分18秒 |
| 總的加工時間 | 45分24秒 | 總的加工時間 | 45分24秒 |
| 機臺使用率 | 42.30% | 機臺使用率 | 73.00% |
| 手動測刀占用的 | 7.60% | 使用在線測量設備測刀占用的機臺時間比率 | 1.70% |
| 手動設定工件坐標系 | 13.80% | 使用在線測量設備設定工件坐標系占用的機臺時間比率 | 1.60% |
| 傳統機外工件測量方式的CNC完工周期 | 11.31小時 | 使用Formcontrol在線測量的CNC完工周期 | 1.04小時 |
| 傳統機外工件測量方式導致額外增加的準備時間占用的機臺時間比率 | 17.40% | 使用Formcontrol測量方式占用的機臺時間比率 | 10.70% |
