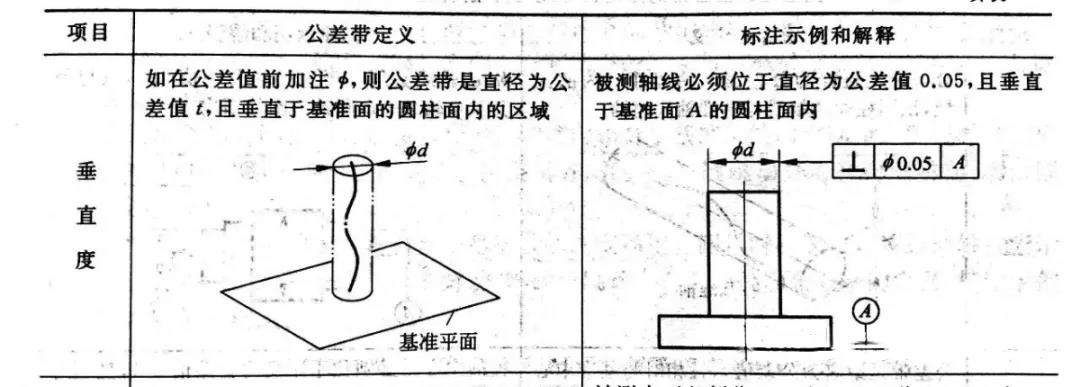

本文就形位公差中的垂直度計算進行討論，被評定的對象為軸線垂直于平面的情況。那么我們先了解一下垂直度的公差帶定義：被測軸線必須位于直徑為公差值t，且垂直于基準的圓柱面內。
那么我們來看下CALYPSO中如何實現計算的？

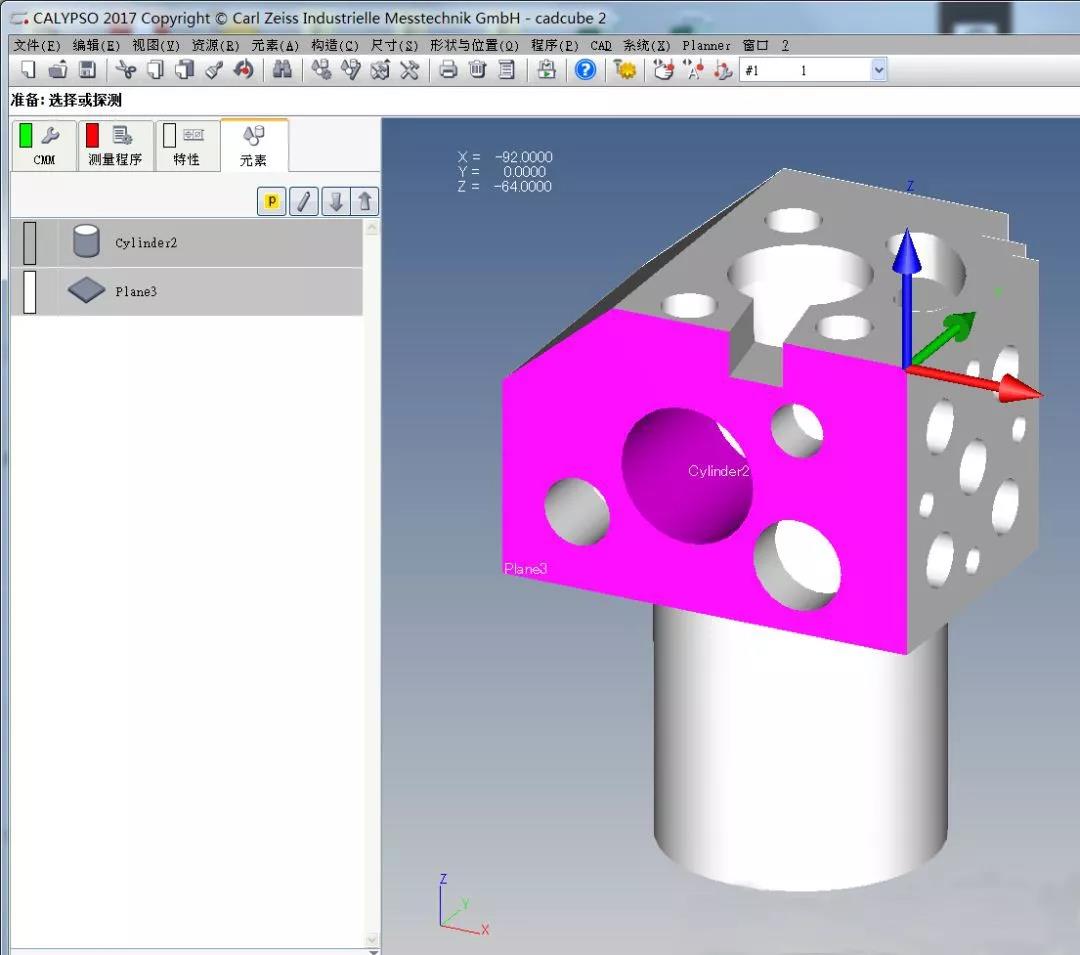

首先，我們在教學件中提取兩個元素平面2和圓柱3，如下圖。

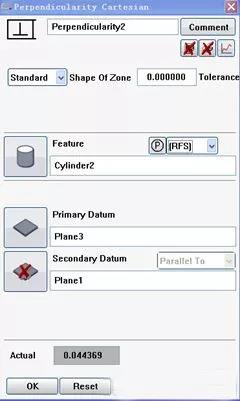

然后，評價圓柱3相對于平面2的垂直度，公差帶類型：標準（Standard）
最后，實際運行.....得到實際值：0.044369

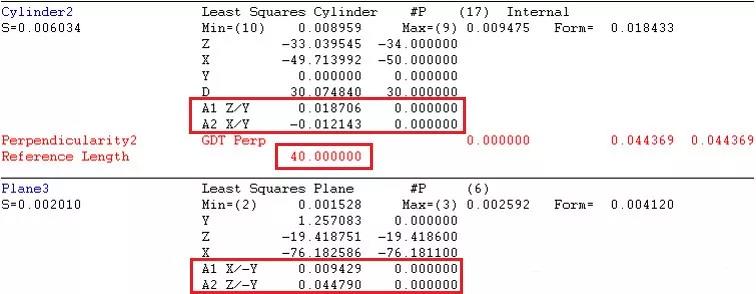

通過調取兩個元素的實測信息，可以看到這么幾個參數：
1、圓柱的投影角 A1、A2
2、平面的投影角A1、A2
3、軸線長度
通過調取兩個元素的實測信息，可以看到這么幾個參數：
1、圓柱的投影角 A1、A2
2、平面的投影角A1、A2
3、軸線長度

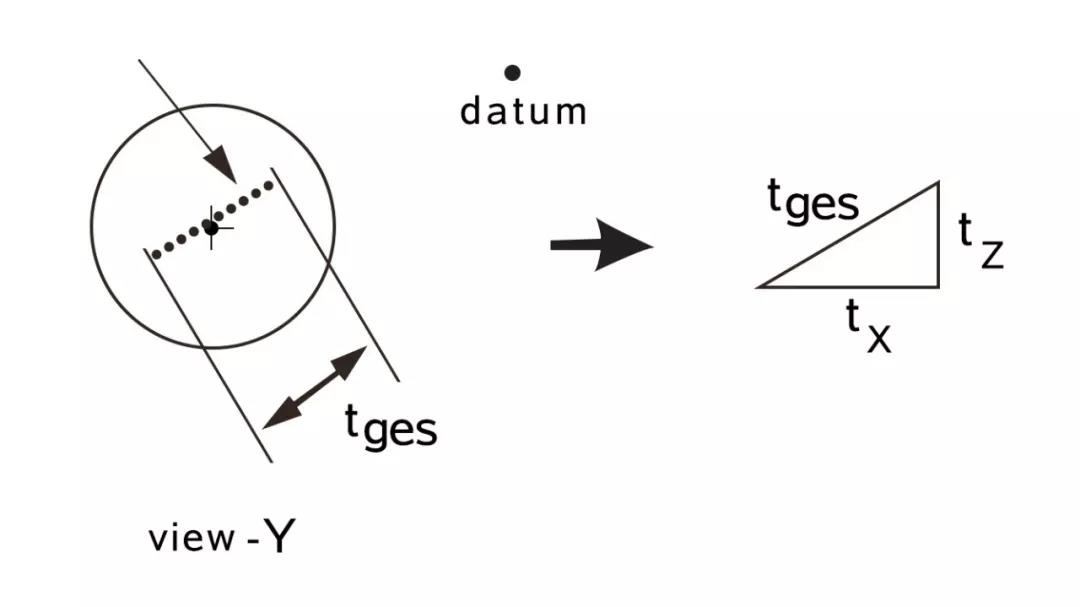

如果覺得上面的計算公式很繁瑣，難以理解的話，那么結合下圖會有助于理解。（勾股定理）
