三維激光掃描儀是現代工業領域中一項革命性的技術，它能夠快速、精準地捕捉物體的三維數據，并將其轉化為高質量的3D模型。本教程將為您詳細介紹如何使用三維激光掃描儀進行建模，幫助您創建精準的3D模型。我們將深入探討掃描儀的工作原理、操作步驟以及后期處理技巧，讓您掌握這項先進技術。
一、三維激光掃描儀的工作原理
在開始建模之前，我們需要了解三維激光掃描儀的工作原理。三維激光掃描儀主要通過發射激光束并接收反射信號來捕捉物體的幾何信息。這種技術被稱為"飛行時間法"或"相位差法"，具體原理如下：
1. 激光發射：掃描儀發射高頻率的激光脈沖。
2. 信號反射：激光遇到物體表面后反射回掃描儀。
3. 時間測量：掃描儀精確計算激光往返時間或相位差。
4. 距離計算：根據光速和測量時間，計算出物體表面各點的距離。
5. 點云生成：將大量測量點組合成點云數據，形成物體的三維表示。
二、三維激光掃描儀的選擇
選擇合適的三維激光掃描儀對于獲得高質量的3D模型至關重要。以下是選擇掃描儀時需要考慮的幾個關鍵因素：
1. 掃描精度：高端工業級掃描儀的精度可達0.1mm或更高，而便攜式掃描儀的精度通常在0.5mm-1mm之間。
2. 掃描范圍：根據目標物體的大小選擇適當的掃描范圍，一般從幾厘米到幾百米不等。
3. 掃描速度：現代掃描儀的掃描速度可達數十萬甚至數百萬點/秒。
4. 分辨率：高分辨率可以捕捉更多細節，但會增加數據處理的復雜度。
5. 便攜性：根據實際應用場景選擇固定式或便攜式掃描儀。
三、三維激光掃描儀建模步驟
掌握了掃描儀的工作原理和選擇標準后，讓我們一步步學習如何使用三維激光掃描儀進行建模：
1. 準備工作：
- 清潔目標物體表面，去除灰塵和雜物。
- 如果物體表面過于光滑或透明，可考慮使用專業的噴粉處理。
- 確保掃描環境光線適中，避免強光干擾。
2. 設置掃描參數：
- 根據物體大小和需求設置掃描分辨率，通常在0.5mm-2mm之間。
- 調整掃描范圍，確保覆蓋整個目標物體。
- 設置適當的掃描角度，通常建議360度全方位掃描。

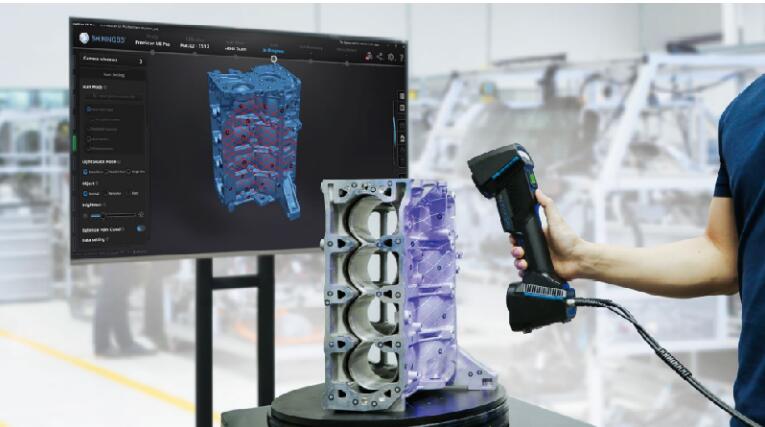

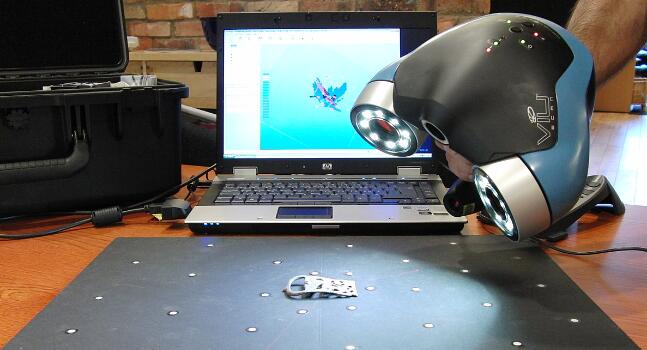

3. 執行掃描：
- 啟動掃描儀，開始捕捉數據。
- 對于大型物體，可能需要多次掃描并拼接。
- 注意保持掃描儀穩定，避免抖動影響精度。
4. 數據處理：
- 導入原始點云數據到專業軟件中，如Geomagic、Polyworks等。
- 進行點云配準，將多次掃描的數據對齊。
- 去除噪點和冗余數據，優化點云質量。
5. 網格化處理：
- 將點云數據轉換為三角網格模型。
- 修復網格中的空洞和缺陷。
- 優化網格拓撲結構，提高模型質量。
6. 表面重建：
- 基于三角網格創建NURBS曲面。
- 調整曲面參數，確保精確貼合原始數據。
- 對復雜形狀進行局部細化處理。
四、后期優化與應用
完成基本的3D模型建立后，我們還需要進行一些后期優化工作，以確保模型的質量和實用性：
1. 紋理映射：如果需要，可以將高清照片紋理映射到3D模型上，提高視覺真實感。
2. 尺寸校準：使用測量工具精確校準模型尺寸，確保與實物一致。
3. 格式轉換：根據后續應用需求，將模型轉換為適當的文件格式，如STL、OBJ、IGES等。
4. 模型簡化：對于大型復雜模型，可能需要進行適當簡化，以便于后續處理和應用。
5. 參數化建模：將掃描得到的模型轉換為參數化CAD模型，便于后續修改和優化。
五、三維激光掃描儀建模的應用領域
三維激光掃描儀建模技術在多個領域都有廣泛應用，其精確性和效率使其成為許多行業的重要工具：
1. 工業制造：用于逆向工程、質量檢測和產品設計優化。
2. 建筑工程：用于建筑測量、結構分析和BIM（建筑信息模型）的創建。
3. 文物保護：用于古建筑、文物的數字化保存和修復。
4. 醫療領域：用于定制義肢、牙科模型和人體三維建模。
5. 影視動畫：用于創建高精度的數字資產和特效模型。
以下是您可能還關注的問題與解答：
Q：三維激光掃描儀的價格范圍是多少？
A：三維激光掃描儀的價格差異很大，從幾千元的入門級便攜式掃描儀到數十萬甚至上百萬元的高精度工業級掃描儀都有。具體價格取決于掃描精度、范圍和功能等因素。
Q：三維激光掃描儀建模的主要優勢是什么？
A：主要優勢包括高精度、快速采集、非接觸式測量、可捕捉復雜幾何形狀，以及能夠直接獲得數字化3D模型，大大提高了工作效率和準確性。
Q：學習使用三維激光掃描儀建模需要什么基礎？
A：基本的計算機操作技能是必需的。此外，了解3D建模軟件、點云處理技術和CAD設計原理會很有幫助。許多制造商還提供專業的培訓課程。
通過本教程，我們詳細介紹了三維激光掃描儀的工作原理、選擇標準、建模步驟以及應用領域。掌握這項技術不僅能夠提高工作效率，還能創造出精準的3D模型。希望這些信息能夠幫助您更好地理解和應用三維激光掃描儀建模技術，開啟精確3D建模的新篇章。
