三維激光掃描儀是現代工業測量領域中的一項革命性技術，它能夠快速、精確地獲取物體的三維數據，為各種應用提供高精度的測量結果。本文將詳細介紹使用三維激光掃描儀進行精確測量的方法和步驟，幫助您掌握這一先進技術的應用。
一、三維激光掃描儀的測量原理

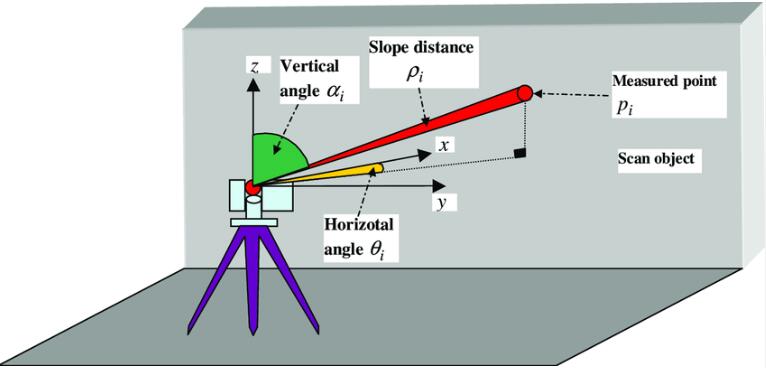

在開始測量之前，我們需要了解三維激光掃描儀的測量原理。三維激光掃描儀主要通過發射激光束并接收反射信號來獲取物體表面的幾何信息。其工作原理如下：
1. 激光發射：掃描儀發射高頻率的激光脈沖。
2. 信號反射：激光遇到物體表面后反射回掃描儀。
3. 時間測量：掃描儀精確計算激光往返時間或相位差。
4. 距離計算：根據光速和測量時間，計算出物體表面各點的距離。
5. 坐標確定：結合角度編碼器數據，確定每個測量點的三維坐標。
6. 點云生成：將大量測量點組合成點云數據，形成物體的三維表示。
二、選擇合適的三維激光掃描儀
選擇適合的三維激光掃描儀對于獲得高質量的測量結果至關重要。以下是選擇掃描儀時需要考慮的關鍵因素：
1. 測量精度：高端工業級掃描儀的精度可達0.1mm或更高，而便攜式掃描儀的精度通常在0.5mm-1mm之間。
2. 測量范圍：根據目標物體的大小選擇適當的測量范圍，一般從幾厘米到幾百米不等。
3. 掃描速度：現代掃描儀的掃描速度可達數十萬甚至數百萬點/秒，影響測量效率。
4. 分辨率：高分辨率可以捕捉更多細節，但會增加數據處理的復雜度。
5. 環境適應性：考慮測量環境的溫度、濕度、光照等因素，選擇適合的掃描儀。
三、三維激光掃描儀測量步驟
掌握了掃描儀的工作原理和選擇標準后，讓我們一步步學習如何使用三維激光掃描儀進行精確測量：
1. 測量前準備：
- 清潔目標物體表面，去除灰塵和雜物。
- 如果物體表面過于光滑或透明，可考慮使用專業的消光噴涂。
- 確保測量環境光線適中，避免強光干擾。
- 校準掃描儀，確保測量精度。
2. 設置測量參數：
- 根據物體大小和需求設置掃描分辨率，通常在0.5mm-2mm之間。
- 調整掃描范圍，確保覆蓋整個目標物體。
- 設置適當的掃描角度，通常建議360度全方位掃描。
- 選擇合適的掃描模式，如單點測量、線掃描或面掃描。
3. 執行測量：
- 啟動掃描儀，開始采集數據。
- 對于大型物體，可能需要多個測站點進行掃描。
- 使用標靶或特征點輔助配準多站點數據。
- 注意保持掃描儀穩定，避免抖動影響精度。
4. 數據處理：
- 導入原始點云數據到專業軟件中，如Geomagic、Polyworks等。
- 進行點云配準，將多次掃描的數據對齊。
- 去除噪點和冗余數據，優化點云質量。
- 進行坐標系轉換，使測量數據與設計坐標系一致。
5. 測量分析：
- 提取關鍵尺寸信息，如長度、寬度、高度等。
- 進行幾何特征分析，如平面度、圓度、柱度等。
- 與CAD模型進行比對，分析實際形狀與理論形狀的偏差。
- 生成測量報告，包括尺寸、公差和偏差分析。
四、提高三維激光掃描測量精度的技巧
要獲得高精度的測量結果，以下技巧可以幫助您進一步提高測量精度：
1. 多角度掃描：從不同角度對物體進行多次掃描，可以減少遮擋和提高數據完整性。
2. 使用高質量標靶：采用高精度的球形或平面標靶，可以提高多站點數據配準的精度。
3. 環境溫度控制：在恒溫環境下進行測量，可以減少溫度變化對測量精度的影響。
4. 減少振動影響：使用防振平臺或選擇低振動時段進行測量，可以提高數據穩定性。
5. 定期校準：按照制造商建議定期對掃描儀進行校準，確保測量精度的長期穩定性。
五、三維激光掃描測量的應用領域
三維激光掃描測量技術在多個領域都有廣泛應用，其精確性和效率使其成為許多行業的重要工具：
1. 工業制造：用于零件尺寸檢測、裝配分析和質量控制。
2. 建筑工程：用于建筑測量、形變監測和施工驗收。
3. 考古與文物保護：用于文物數字化保存和修復分析。
4. 醫療領域：用于人體三維測量、義肢定制和醫療器械設計。
5. 地形測繪：用于地形圖制作、礦山測量和隧道工程。
以下是您可能還關注的問題與解答：
Q：三維激光掃描測量的精度可以達到多高？
A：高端三維激光掃描儀的測量精度可以達到微米級，通常在0.01mm-0.1mm之間。但實際測量精度還受到環境因素、操作技巧等多方面影響。

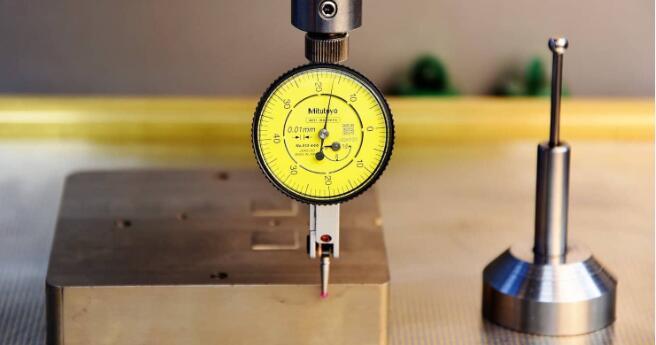

Q：三維激光掃描測量與傳統接觸式測量相比有什么優勢？
A：主要優勢包括：非接觸測量，不會損壞物體表面；測量速度快，可快速獲取大量數據點；可測量復雜形狀和難以接觸的部位；提供全面的三維數據，便于后續分析和處理。
Q：如何處理三維激光掃描測量中的遮擋問題？
A：處理遮擋問題的方法包括：多角度掃描，覆蓋被遮擋區域；使用多臺掃描儀同時測量；對于小型物體，可使用轉臺實現自動多角度掃描；必要時可拆解復雜物體進行分部測量。
通過本文的詳細介紹，我們深入探討了使用三維激光掃描儀進行精確測量的方法和步驟。掌握這項技術不僅能夠顯著提高測量效率和精度，還能為各個領域的質量控制和創新發展提供強有力的支持。希望這些信息能夠幫助您更好地理解和應用三維激光掃描測量技術，為您的工作帶來新的突破和機遇。
