杠桿缸規格

杠桿缸雙作用

1、350 bar (35 MPa)壓力下，從1,5kN到22kN杠桿缸有四種尺寸可供選擇

2、杠桿缸一體式/樞軸設計更精確，壽命更長

3、杠桿缸清理較大雜質比其它類型缸更容易

4、杠桿缸樞軸銷釘經過熱處理并能防腐

5、杠桿缸板式安裝或G系列標準接夾管式安裝 (端面密封包括型號39-0510-25)

6、杠桿缸壓板另行訂貨

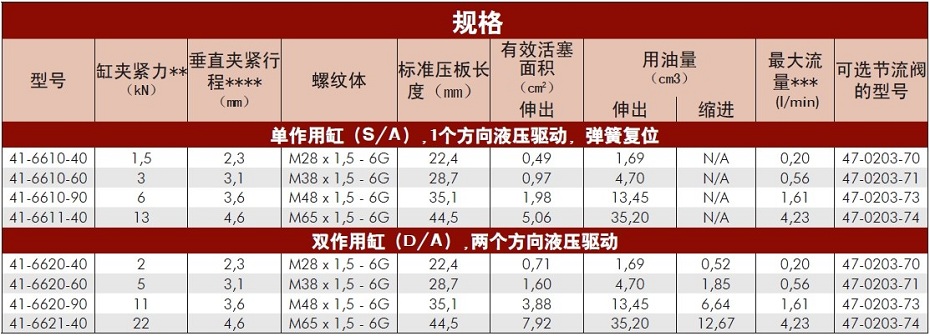

杠桿缸規格表：

* 杠桿缸夾緊力是在350 bar(35 MPa)最大工作壓力下使用標準長度的杠桿缸壓板下列出.

不同長度的壓板的夾緊力請聯系思誠資源網。杠桿缸單作用杠的最小運行壓力是52bar(5,2 MPa),雙作用杠的最小運行壓力是35 bar(3.5 MPa).通過調節液壓系統壓力可以調節夾緊力。確定適當的應用輸 出力，請用350 (35)杠桿缸 的夾緊力，將結果乘以您系統工作壓力。由于機械效率低和摩擦損失，實際夾緊力會稍有不同）

** 為保證杠桿缸最長的服務壽命，運行無故障，夾緊時按照上表調節流體流量。如果流量不能測量，將裝置固定使其不小于1/2秒。本建議只 適用于杠桿缸標準壓板情況下，如果選用長壓板或客戶自制壓板，請限制流量以將裝置定位使其不小過1秒。

*** 杠桿缸配有標準壓板時，等于+/-3°
