GIN精展線切割延伸固定塊53015/EW40
品牌：GIN(精展)
型號：53015
| 型號、貨號 | 全長 | 全寬 | 扭矩力(N·m) | 夾緊力(kN) | 重量(kg) | 價格 | 起訂（單位:件） | 操作 |
|---|---|---|---|---|---|---|---|---|
| NE75-130-2B1 | 130 | 76 | 100 | 20 | 3.5 | 加購詢價 |
-
+
|
加入購物車 |
| NE75-170-2B1 | 170 | 76 | 100 | 20 | 4.2 | 加購詢價 |
-
+
|
加入購物車 |
適用于多種少量生產或自動化量產
NEO新型夾具（適用于機器人搬運）
適用于多種少量生產或自動化量產
優點
■這是一款可以定位以及配有其他功能元件的新型夾具。
■通過結合機械手傳送和氣動基座從虎鉗轉移到位置確定，夾緊和加工后搬運的過程都可以實現自動化。（適用于30號機）
■機械爪可以強有力抓緊工件。
■可以通過改變可移動鉗口的方向來增加虎鉗的張口寬度。
■始終可以將工件夾緊在虎鉗的中心位置，從而實現高精度的加工和設置時間縮短。（重復定位精度：±0.02）

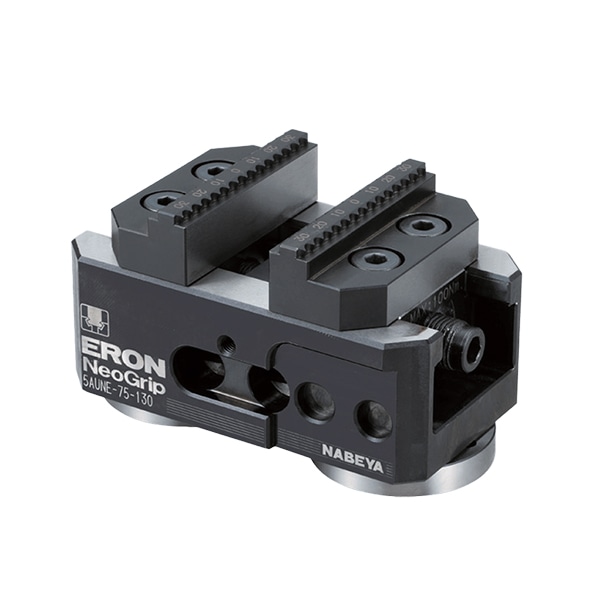

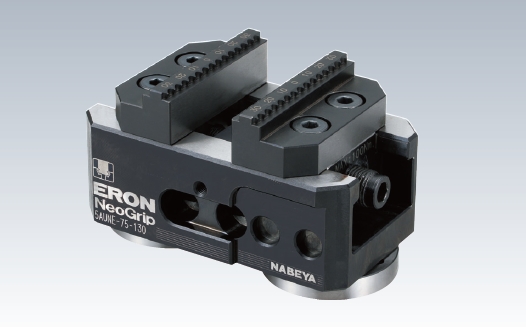

適用機器人搬運NEO新型夾具圖片
規格
| 訂單號 | No. | 全長 | 全寬 | 扭矩力 N?m | 夾緊力 kN | 重量 kg |
| 150466 | NE75-130-2B1 | 130 | 76 | 100 | 20 | 3.5 |
| 150467 | NE75-170-2B1 | 170 | 76 | 100 | 20 | 4.2 |

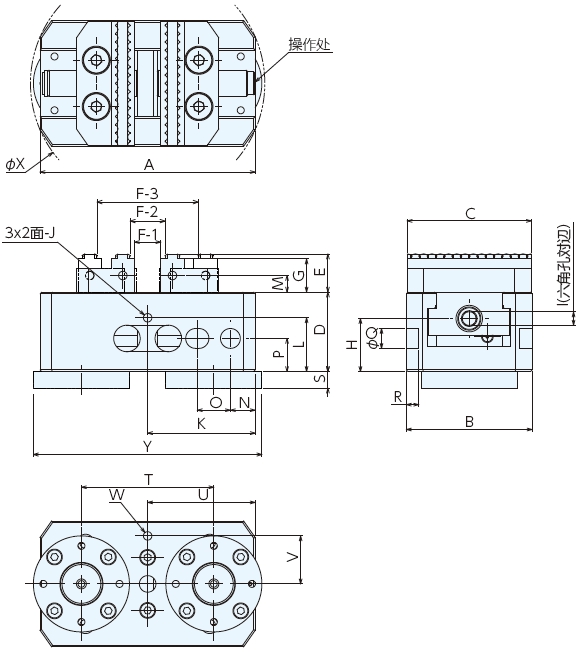

尺寸表
| No. | A | B | C | D | E | F-1 | F-2 | F-3 | G | H | I | J | K |
| NE75-130-2B1 | 130 | 76 | 75 | 48 | 23 | 5～59 | 10～ 64 | 50～106 | 20 | 32 | 8 | M6 | 65 |
| NE75-170-2B1 | 170 | 76 | 75 | 48 | 23 | 5～99 | 10～104 | 50～146 | 20 | 32 | 8 | M6 | 85 |
| No. | L | M | N | O | P | +0.1 Q +0.05 | R | S | T | U | V | W | X | Y |
| NE75-130-2B1 | 32.5 | 10 | 15 | 20 | 20 | 12 | 7.5 | 10 | 80 | 65 | 29 | M6 | 142 | 138 |
| NE75-170-2B1 | 32.5 | 10 | 15 | 20 | 20 | 12 | 7.5 | 10 | 80 | 85 | 29 | M6 | 179 | 138 |

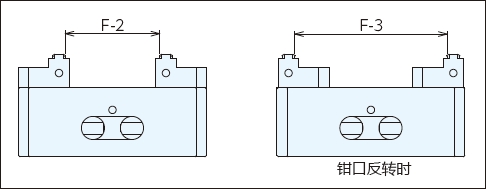

虎鉗的開口增大
| No. | F-2 | F-3 |
| NE75-130-2B1 | 10～ 64 | 50～106 |
| NE75-170-2B1 | 10～104 | 50～146 |

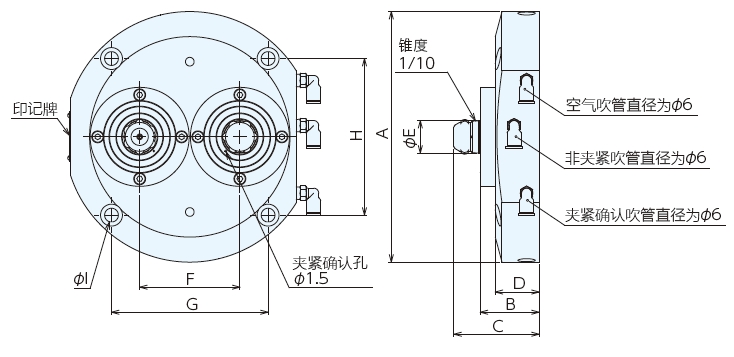

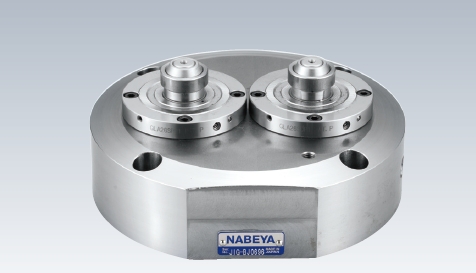

與NEO新型夾具（適用于機器人搬運）配套使用的基座
材質基座：S45C、定位元件：SUS440C
優點
■與NEO新型夾具（適用于機器人搬運）配套使用的基座。
■此產品是可以與NEO新型夾具（適用于機器人搬運）配套使用來實現定位以及夾緊的自動化工序。
■定位的是單動式零點定位系統。（推薦使用QLA26）
規格
| 訂單號 | No. | A | B | C | D | E | F | G | H | I | 夾緊力 kN | 重量kg |
| 148744 | NE75-BU200 | 200 | 47 | 68 | 35 | 26 | 80 | 125 | 125 | 11 | ３ | 8.2 |

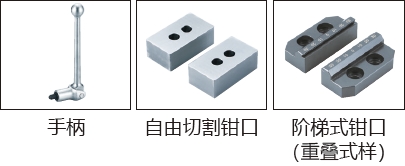

配套元件
規格
| 產品名 | 訂單號 | No. | 備注 |
| 手柄 | 131910 | 5AU-8HN176 | 六角對邊8 |
| 自由切割鉗口 | 148745 | 5AU75-SCJ-S | 材質S45C 2枚1組 |
| 自由切割鉗口 | 148746 | 5AU75-SCJ-A | 材質A5052 2枚1組 |
| 階梯式鉗口（重疊式樣） | 149140 | 5AU75-SJD | 材質SCM440 |
