經濟:減少配件和釬焊材料的成本

簡單:不需要庫存昂貴的配件

快速:減少了工作時間

質量:通過消除泄漏點，提高了產品的完整性

---

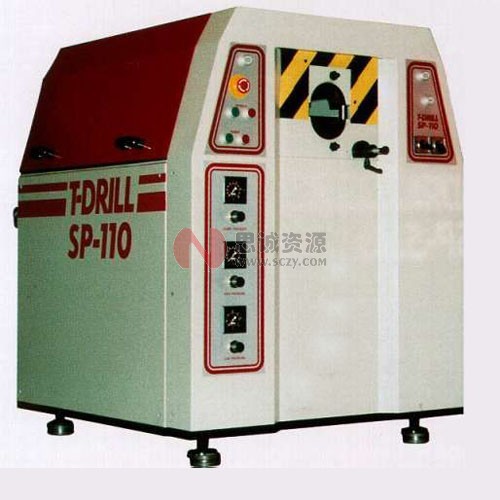

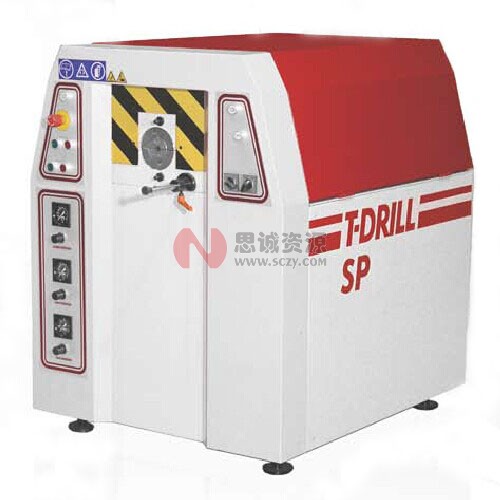

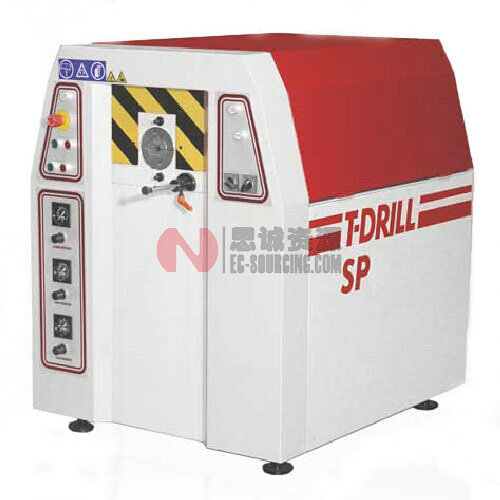

SP-110技術參數

SP-110參數	大小
電源	200-240 V / 50-60 Hz, 3-phase  380-480 V / 50-60 Hz, 3-phase
保險絲	Max 3 x 80 A
發動機	18,5 kW
空氣壓力	6 - 8 bar
空氣消耗量	850Nl/min
截止直徑	?8 - 108 mm *)
縮小直徑	?8 - 108 mm *)
擴大直徑	?8 - 67mm *)
最大壁厚	3 mm
機器尺寸	1500x925x1170 mm (LxWxH)
包裝尺寸	1800x1100x1450 mm (LxWxH)
凈重量	550 kg
總重量	770 kg
顏色	RAL 7032/3003
注！以上數據僅供參考 最小的旋轉外徑屬于特殊個案

---

 經常被問到的問題

1、是否有t-drill PED（壓力設備指令）的批準？

擠壓管分支制造t-drill項圈機滿足承壓設備指令（PED）要求97 / 23 / EC附則I第3.1.1。

評估是自1980年代以來，t-drill公司和一些獨立研究機構在試驗研究的基礎上進行并且通過長期的經驗支持的報告。擠壓管分支機構按照制造的機器的操作指令將不包含有害的壓力設備的安全缺陷。

在擠壓過程中的壁的厚度將減少。材料的應變硬度符合機器操作說明書的規定。壓力設備制造商應遵守設計部門規定的本應變硬度，及零件可能需要的熱處理。

2、對于壁厚減??？

簡短的回答：在擠出過程中，有壁厚減薄。它相當于在鞍點的臨界面積只有7-12 %。為降低網點，在任何一點的實際壁厚大于臨界厚度通常等于或大于該支管壁。

答案：ASME鍋爐和壓力容器規范分析證明，在擠壓出口最關鍵的領域是鞍點。如上所述，在鞍點變薄只有7-12 %。在蹬壁厚（壁）面積可小于50%在鞍點的壁厚和仍然承受相同載荷。在實際應用中，通常的固定限制在35%最合適廠家。即使在最壞的情況下，網點大小，最大壁厚減薄的面積小于箍筋面積35%。因此，壁厚減薄對連接強度無明顯影響。

 3、破裂壓力試驗做了嗎？

是的。我們使用ASME B31.3計算5S和10S不銹鋼拔孔允許的壓力。不同的美國和歐洲的公司通過獨立的測試得到的結果核實這些計算結果：6和8倍之間的實際爆破壓力計算允許的壓力和通常未變形的管一樣!

4、什么樣的工作硬化？

有一定程度的加工硬化,發生在冷成型的孔。程度取決于孔的大小相對于直管的大小。加工硬化增加環的強度和與促進彎管的發生。

5、t-drill過程如何并影響不銹鋼的耐腐蝕性？

只要工具使用狀況良好和適當的潤滑,影響低碳不銹鋼的耐腐蝕性能是可以忽略不計。一般來說,將會有更多的腐蝕/侵蝕問題產生的焊接區域(當使用有三個管件)比擠壓區域。

6、一個擠壓出口方向特征是什么？

擠壓出口的流動特性類似于一個標準三通并且優于由噴嘴焊接。不存在尖角引起動蕩?？梢哉{整出口的ID匹配ID支管,比什么都可能發生的標準三通接頭要好,從而最大限度地減少動蕩/侵蝕在焊接現場。注意:大多數管道系統故障發生在焊縫部位和使用T-DRILL減少焊縫數量的部位。

7、什么樣的壁厚管可以用t-drill設備？

請看機器的能力圖（在手冊和技術資料）。這是關于機器的壁厚的詳細信息。相同的壁厚可以適用于碳鋼，鈦。

8、多高的孔可以生產？

孔的相對大小取決于材料和分支機構對外開放運行管道。一般來說,孔是比例的支管直管乘以0.05 - 0.1。請見下表:

分支管 外徑mm	運動管 外徑mm	數值 長度 mm
21.3	33.7	0,5
	42.4	1.0
	60.3	2.0
26.9	33.7	1.0
	48.3	1.5
	60.3	2.0
	88.9	2.5
33.7	33.7	1.0
	42.4	1.5
	60.3	2.0
	88.9	2.5
	114.3	3.0
42.4	42.4	1.5
	60.3	2.0
	76.1	2.5
	88.9	3.0
	114.3	3.5
48.3	48.3	2.5
	88.9	3.0
	114.3	3.5

9、如何緊密結合在一起，可以點放？

請參閱技術信息（表之間的最小距離環）

10、生產的孔是不是一致的高度？

是的。所有機器都有一個設置，保證每個孔的高度為操作者所操作的點。

11、太陽能銅管拔孔機的原理

太陽能銅管拔孔機工作原理是利用超聲波金屬焊接原理，把高頻電能通過換能器裝置轉換成機械振動作用于銅管，再施加壓力，當通過足夠大的電流時，在板的接觸處產生大量的電阻熱，將中心最熱區域的金屬很快加熱至高塑性或熔化狀態，中間就會呈現一個圓形空心從而達到沖孔/打孔的效果。

---

管道切割及支管成型設備的領導者

公司總部位于芬蘭的LAIHIA, 是世界上最優秀的管道加工設備制造商之一。其產品包括冷拔三通機、無屑切割機，管端成型設備等，廣泛應用于空調、汽車制造、制藥、飲料、化工及造船行業，其中95%的產品出口遠銷至全球60多個國家。

---

●芬蘭T-Drill管道加工設備
