GIN精展線切割延伸夾具53045/EW100
品牌：GIN(精展)
型號：53045
￥待詢價（提交訂單10分鐘內獲取專屬報價單）
附 件 標準導位塊(2個1組)適用槽寬18mm...1組
手柄???1根
●并排使用時，由于無凸緣，可再安裝一臺。

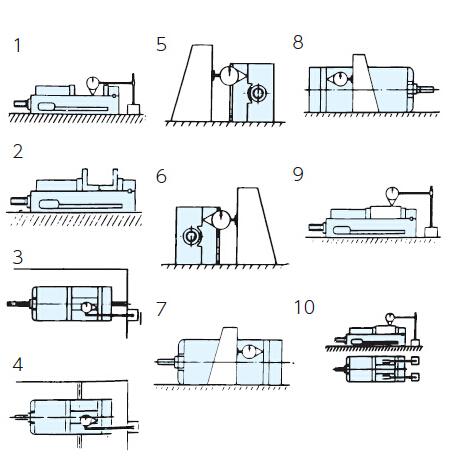

●并排配置規格品的并排配置精度在0.01以內。
●也可橫向使用。
圖片參數
 |
 |
?
 |
 |

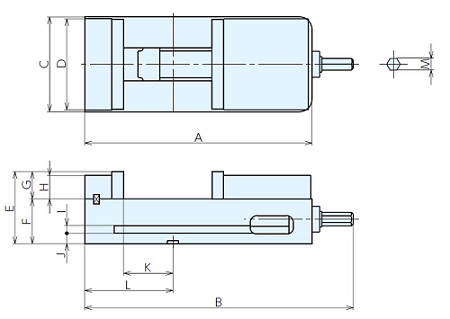

尺寸表
| 型號 | A | B | C | D | E | F | G | H | I | J | K | L | M | 價格 |
| LT100MC | 268 | 316 | 104 | 101 | 89 | 57 | 32 | 28 | 12 | 12 | 54 | 102 | 14 | |
| LT150MC | 368 | 435 | 154 | 151 | 117.2 | 73 | 44.2 | 38 | 12.7 | 17 | 80 | 143 | 19 |
| 型號 | 鉗口 | 鉗口 | 鉗口 | 標準導位塊 | 夾緊力 | 重量kg | LTMC | LTMC-G(并排配置規格） | 價格 | ||
| 寬度 | 高度 | 張開度 | 寬度 | kN | 訂單號 | 型號 | 訂單號 | 型號 | |||
| LT100MC | 101 | 32 | 102 | 18 | 30 | 11 | 32186 | LT100MC | 32451 | LT100MCG | |
| LT150MC | 151 | 44 | 143 | 18 | 40 | 32 | 32187 | LT150MC | 32452 | LT150MCG | |
?

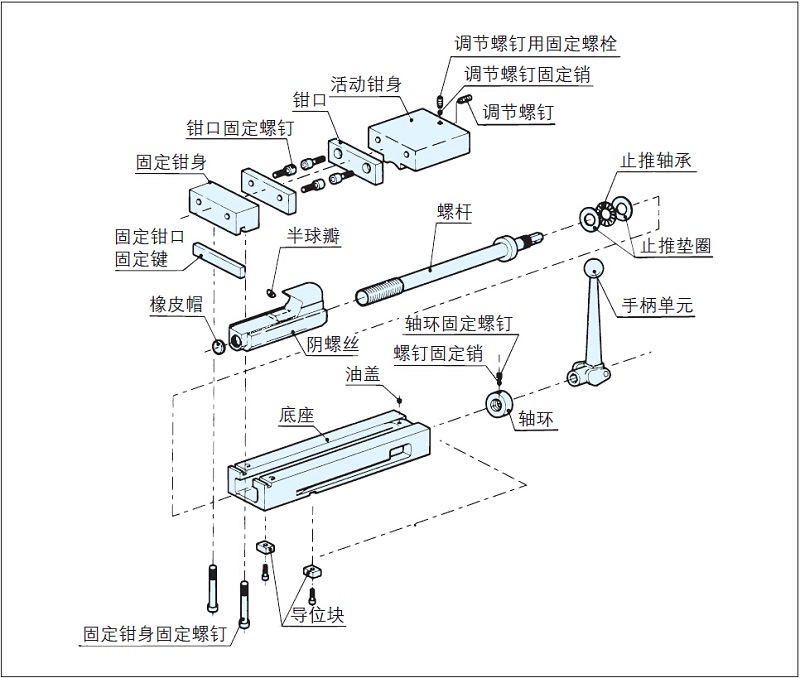

分解結構圖

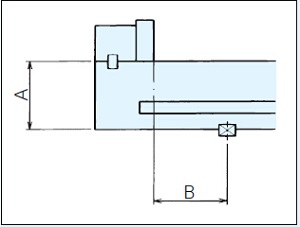

 | ■訂購并排配置品 (無論配置多少臺，A、B的誤差均可調整在0.01以內) 只要制造編號（貼于外殼及底座）末尾的字母相同，無論多少 臺均可并排配置。無需并排配置費用。 ◆初次訂購時 請訂購并排配置規格品（末尾符號G）。 訂購時，請注明所用機床的槽寬。 ◆追加訂購時 請注明現有平口鉗的制造編號（刻印在銘牌上）的末尾字母 符號和導位塊寬度。 |
 |

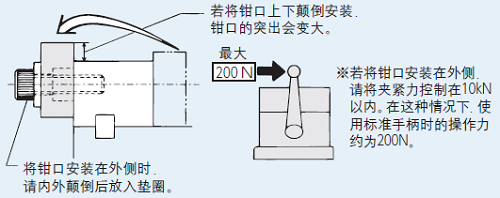

■鉗口張開度增大 通過更換鉗口位置，可增大鉗口張開度。 ◆各種鉗口更換位置的鉗口張開度
| ◆鉗口更換方法 | |||||||||||||||||||||||||
|
 | ||||||||||||||||||||||||||||||||||||||||||||||||
