最適合對硬質合金等硬脆材料精加工,可以實現超高光潔度的加工面,可以長時間保持良好的光潔度和精度。

最適合對硬質合金等硬脆材料精加工的避空型圓角刀。

具有特殊設計的鋒利刀刃，可以實現超高光潔度的加工面。
刀刃的高輪廓精度和金剛石的超高耐磨損性，可以長時間保持良好的光潔度和精度。

對于有勾配角的工件與刀柄的干涉，請務必通過實際測量進行確認。

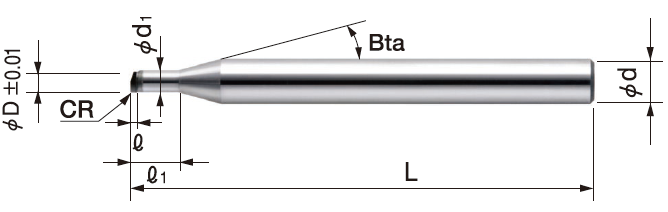

型號	外徑 φD	圓角半徑 CR	有效長 R1	刃長 R	首徑 φd1	柄錐角度  Bta	全長  L	柄徑 φd
UPDLRS 1002-002-006	0.2	R0.02	0.6	0.1	0.175	16°	40	4
UPDLRS 1002-005-006		R0.05					40	4
UPDLRS 1003-002-010	0.3	R0.02	1	0.15	0.27	16°	40	4
UPDLRS 1003-005-010		R0.05					40	4
UPDLRS 1005-005-015	0.5	R0.05	1.5	0.25	0.47	16°	40	4
UPDLRS 1005-010-015		R0.10					40	4
UPDLRS 1010-005-030	1	R0.05	3	0.55	0.95	16°	40	4
UPDLRS 1010-010-030		R0.10					40	4
UPDLRS 1010-020-030		R0.20					40	4
UPDLRS 1020-005-040	2	R0.05	4		1.95	16°	40	4
UPDLRS 1020-010-040		R0.10					40	4
UPDLRS 1020-020-040		R0.20					40	4

UPDLRS加工參數表

加工材料			硬質合金

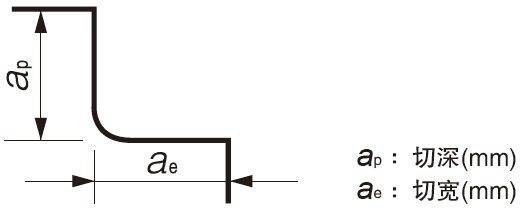

型號	外徑 φD	有效長 R1	轉速 (min-1)	進給  (mm/min)	ap (mm)	ae (mm)
1002-002-006	0.2	0.6	40,000	100	0.001	0.001
1002-005-006			40,000	100	0.001	0.001
1003-002-010	0.3	1	40,000	150	0.002	0.001
1003-005-010			40,000	150	0.002	0.001
1005-005-015	0.5	1.5	40,000	200	0.003	0.001
1005-010-015			40,000	200	0.003	0.001
1010-005-030	1	3	40,000	400	0.005	0.003
1010-010-030			40,000	400	0.005	0.003
1010-020-030			40,000	400	0.005	0.003
1020-005-040	2	4	40,000	600	0.010	0.005
1020-010-040			40,000	600	0.010	0.005
1020-020-040			40,000	600	0.010	0.005

備注：
  ?為進行穩定切削，請使用性能較好的機臺。
  ?推薦使用油霧和油性切削油方式進行加工。
   由于加工時產生的火花和工具破損可能引發火災，使用時請 務必采取防火措施。
  ?工具的伸出長度需確保最小。
  ?參數可能因設備性能等而異，請逐次進行調整。
  ?參數表的數值僅供參考。請根據需要的加工面品質調整加工 參數。
