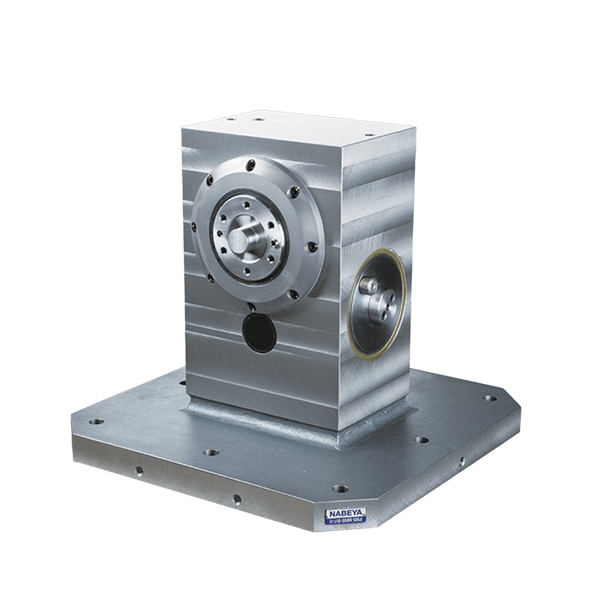

ERON-NABEYA雅朗 機床5面加工分度盤式直角
品牌：ERON(雅朗)
型號：TR
| 型號、貨號 | 最大扭矩(Nm) | 最大推力載荷(N) | 最大徑向載荷(N) | 最大彎矩(Nm) | 重復定位精度(sec.) | 重量(Kg) | 價格 | 起訂（單位:件） | 操作 |
|---|---|---|---|---|---|---|---|---|---|
| TRS0612-30055 | 5419(DWELL時) | 215.6ｘ103 | 73500 | 16660 | ±15 | 360 | 加購詢價 |
-
+
|
加入購物車 |
| TRP0612-30055 | 5419(DWELL時) | 215.6ｘ103 | 73500 | 16660 | ±2 | 360 | 加購詢價 |
-
+
|
加入購物車 |

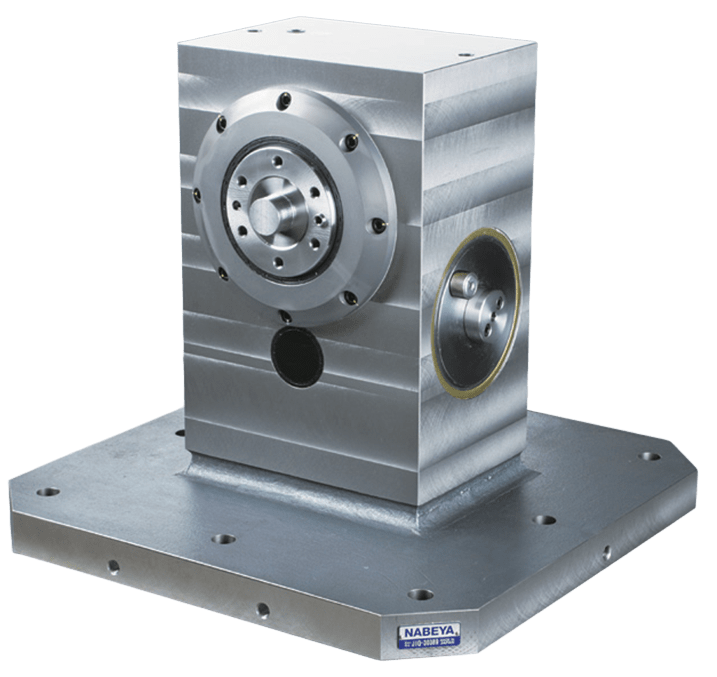

ERON-NABEYA雅朗 分度盤式直角操作臺
材 質 本體：FC250 熱處理 退火
表面處理 涂裝（黑皮） 附屬品吊環
特點
●橫與臥式機床配套使用，一次裝夾固定，即可5面加工
●分度盤旋轉軸每旋轉一周，分度盤表面旋轉90度
●在機床主軸上安裝Morse錐形支架A型等?直接接觸凸輪從動件并在弧之間對輸入主軸施加旋轉
●分度盤旋轉軸也可使用旋轉扳手進行操作（可選）
●支持夜間機器運轉，無人操作的理想工具
●2面直角操作臺

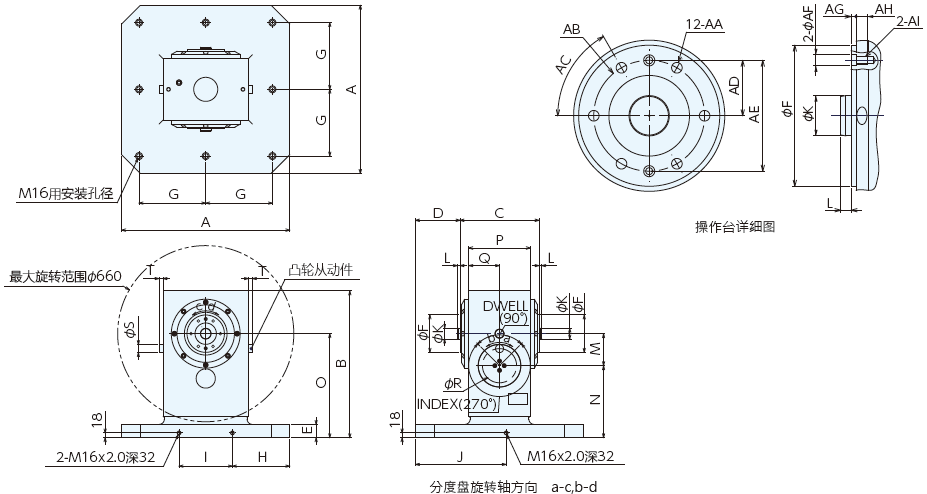

型號尺寸表
| 訂單號 | No. | 型號 | A | B | C | D | E | F | G | H | I | J | K h5 0 +0.011 |
| 140988 | TRS0612-30055 | 普通級 | 630 | 550 | 296 | 167 | 50 | 140 | 250 | 215 | 200 | 340 | 40 |
| 140989 | TRP0612-30055 | 精密級 | 630 | 550 | 296 | 167 | 50 | 140 | 250 | 215 | 200 | 340 | 40 |
| No. | L | M | N | O | P | Q | R | S | T | 重量Kg |
| TRS0612-30055 | 10 | 120 | 270 | 390 | 230 | 115 | 128 | 30 | 15 | 360 |
| TRP0612-30055 | 10 | 120 | 270 | 390 | 230 | 115 | 128 | 30 | 15 | 360 |
操作臺型號
| No. | 型號 | AA | AB | AC | AD±0.05 | AE ±0.02 | AF h6+0.011 0 | AG | AH | AI |
| TRS0612-30055 | 普通級 | M12x1.5 | 110 | 60° | 55 | 110 | 11 | 5 | 11 | M8x1.25 |
| TRP0612-30055 | 精密級 | M12x1.5 | 110 | 60° | 55 | 110 | 11 | 5 | 11 | M8x1.25 |
型號
| 靜態特性參數 | 単位 | 數値 | |
| 普通級 | 精密級 | ||
| 最大扭矩 | Nm | 5419(DWELL 時) | 5419(DWELL 時) |
| 最大推力載荷 | N | 215.6 ｘ 103 | 215.6 ｘ 103 |
| 最大徑向載荷 | N | 73500 | 73500 |
| 最大彎矩 | Nm | 16660 | 16660 |
| 扭轉強度 ※2 | sec./Nm | 0.112 | 0.112 |
| 重復定位精度 | sec. | ±15 | ±2 |
| 旋轉角度精度 | sec. | ±30 | ±15 |
| 凸輪軸摩擦力矩 | Nm | 16.7 | 16.7 |
※ 以上參數為兩面合計數值
※2 扭轉強度參數為參考數值
■分度盤式直角操作臺用旋轉扳手套裝（可選）
套裝內容
手柄：1根
適配器：1個
六角空心螺釘 M8X40：2根
| 訂單號 | No. |
| 141109 | TRS0612-HN |

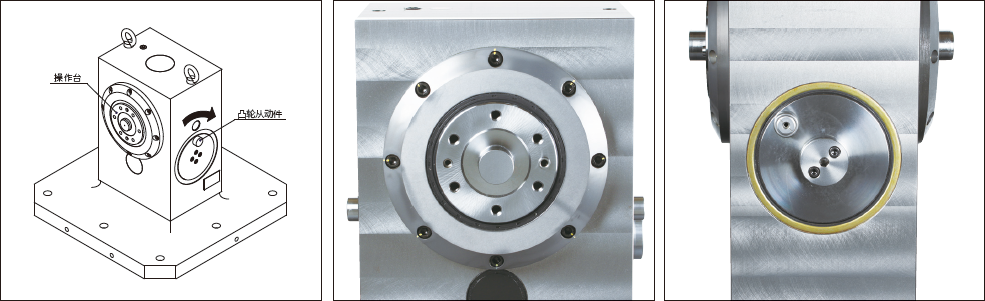

操作臺詳細圖
