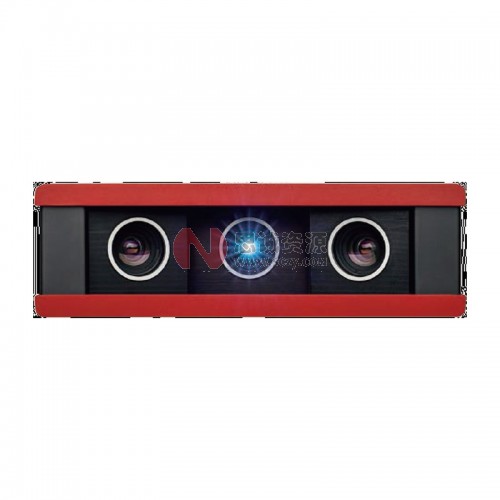

ZEISS蔡司 GOM ATOS5 工業級3D量測掃描儀
品牌：ZEISS(蔡司)
型號：ATOS 5

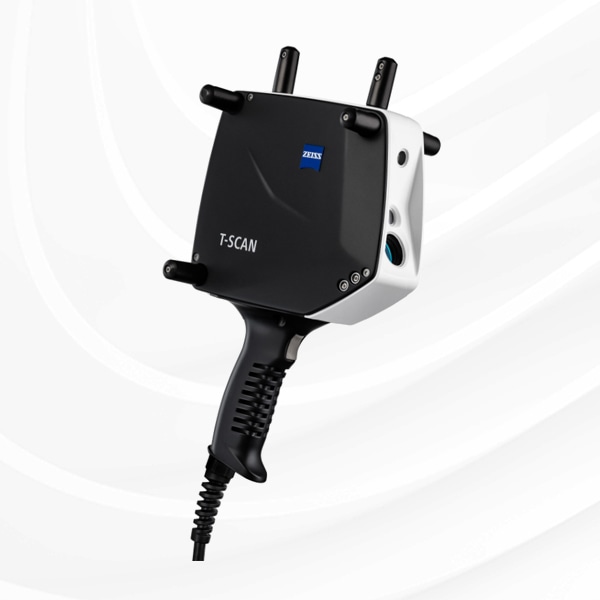

蔡司T-SCAN 手持式激光掃描儀
模塊化系統即刻采集數據，無需零件準備工作
快速，直觀，高精

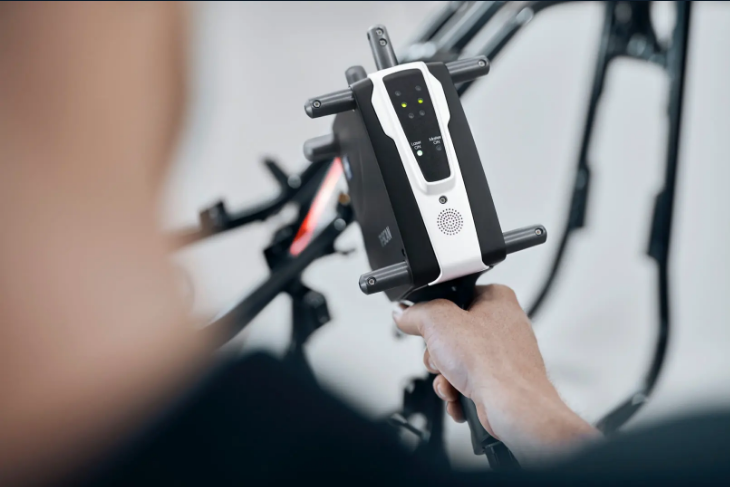

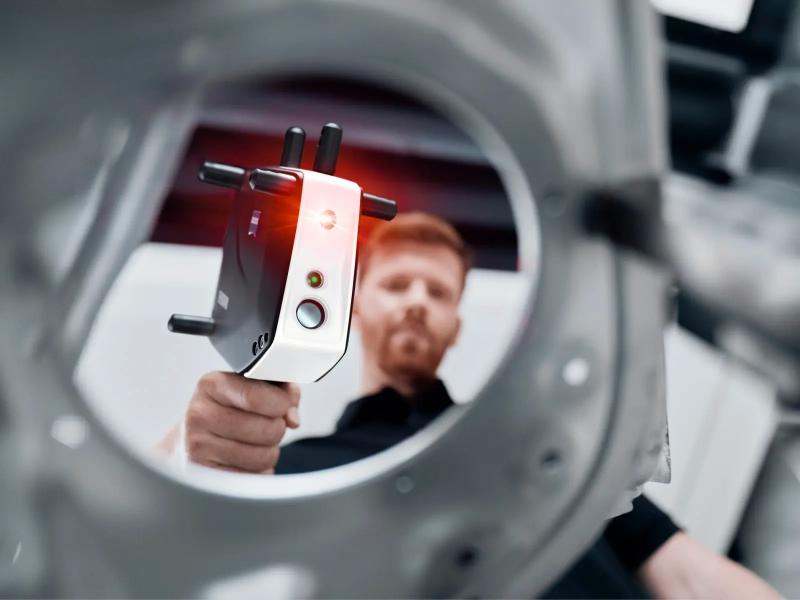

模塊化 蔡司T-SCAN 系統助力實現快速檢測：系統即刻捕捉零件三維數據，無需任何準備工作。 手持式激光掃描儀 T-SCAN與光學跟蹤系統 T-TRACK，接觸式探針T-POINT 完美結合，形成一套直觀且高精度的三維計量解決方案。搭配 GOM Inspect Suite 軟件套裝，突破了其在三坐標測量技術領域的新高度。
模塊一體化概念
模塊一體化概念和完整的激光掃描解決方案為各種應用和表面檢測提供極高的靈活性。
及時偏差檢測

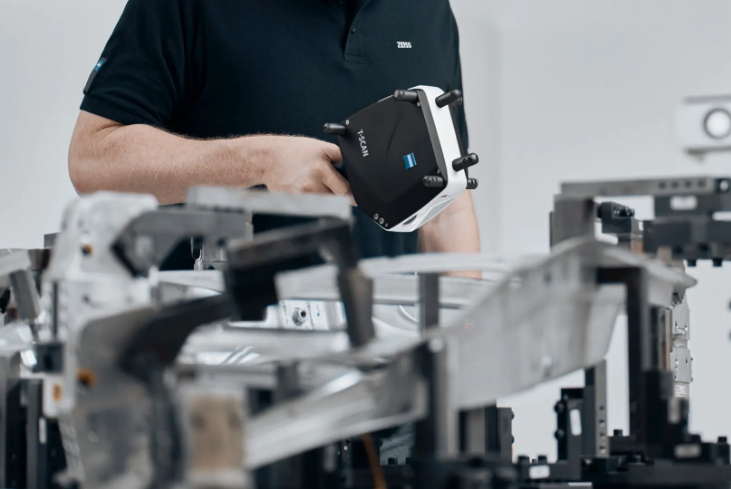

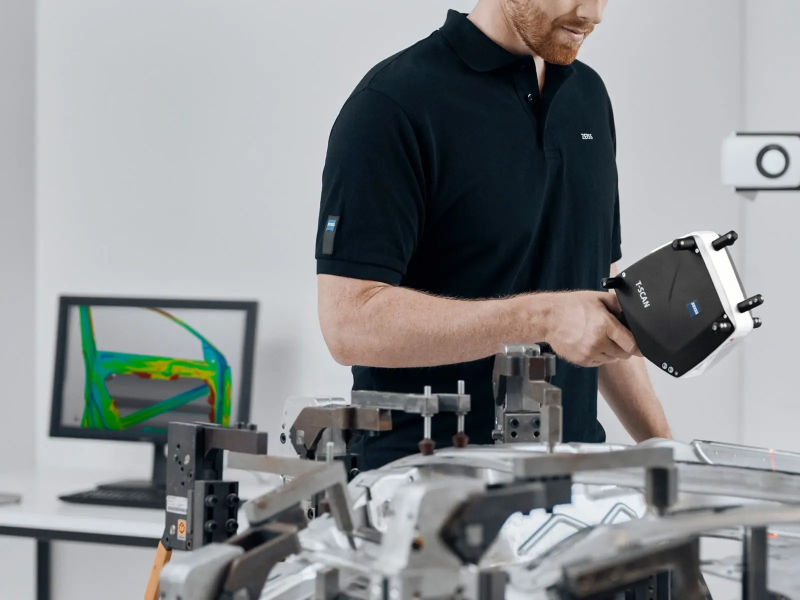

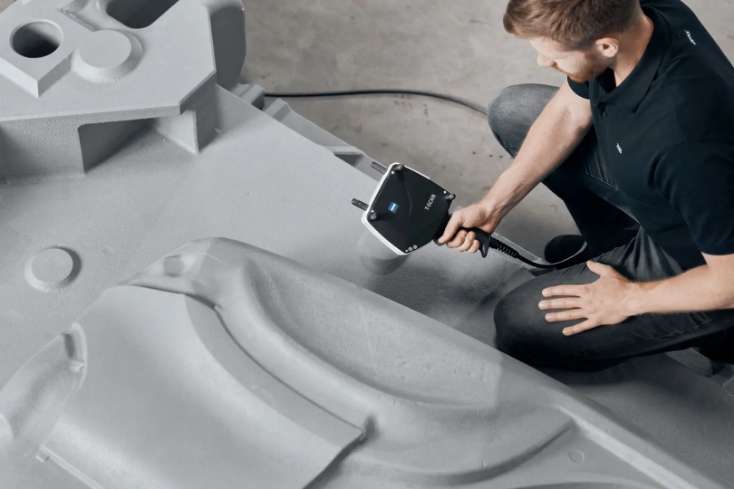

移動式測量解決方案可作用于車間現場，帶來直觀的零件分析，測量以及數模建立。
用戶引導性的工作流程
GOM Inspect Suite 引導操作人員逐步完成掃描，探針和檢測過程，并支持實時進度查看。
適用于不同大小測量體積的光學跟蹤系統

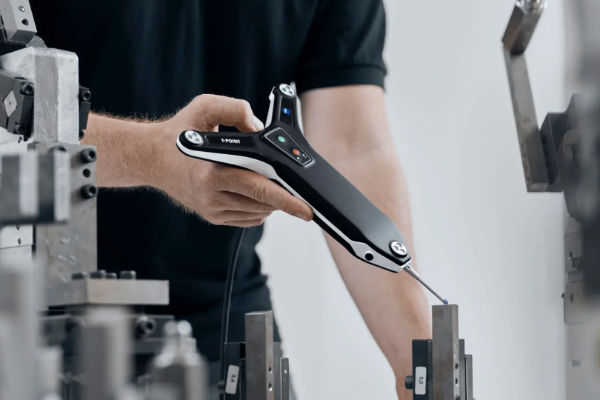

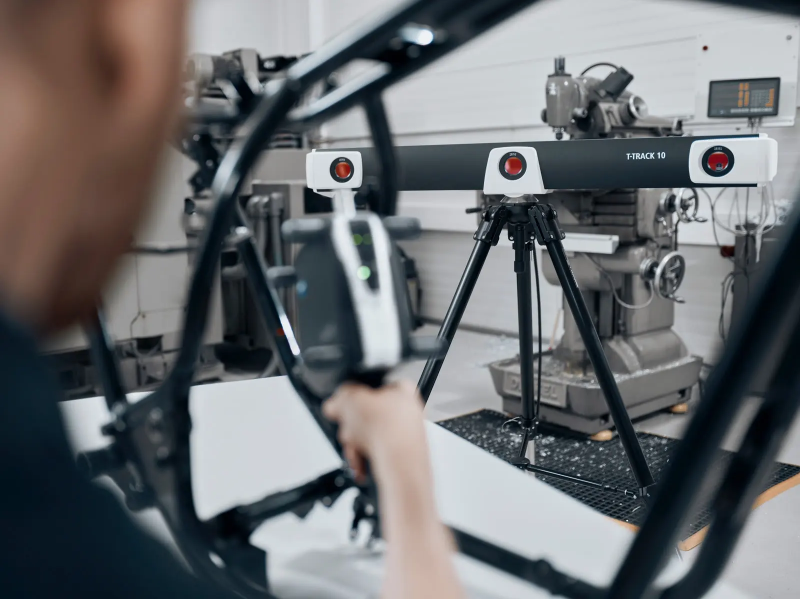

T-SCAN手持式激光掃描儀可與兩款光學跟蹤系統搭配使用，其中T-TRACK 20技術成熟、測量體積大至20 m3，T-TRACK 10測量體積更小、精確度更高，測量體積達10 m3。如需快速可靠地采集單個測量位置，可選擇T-POINT接觸式探針。它是針對物體標準幾何形狀，切邊區域，以及光學測量手段難以進入的死角區域進行單點測量的理想解決方案。
GOM Inspect Suite: 直觀的操作軟件帶來簡化的工作流程
模塊化的T-SCAN系統可與以用戶為中心的GOM Inspect Suite多合一軟件解決方案實現同步結合。測量和檢測均可以在軟件中執行，全參數化的工作流程確保所有過程步驟的可追溯性。由此帶來更簡單，快速和高效的工作流程。
廣泛的行業應用
質量控制和檢測

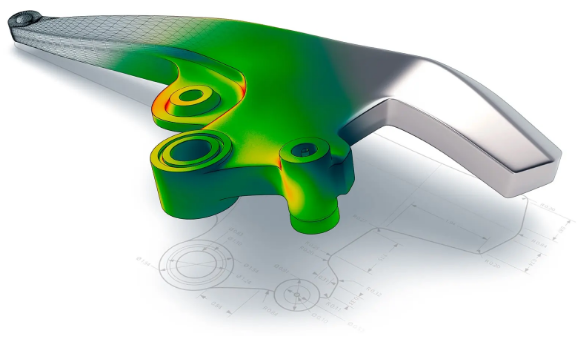

標稱和實際數據對比
鈑金件邊界和邊緣數據獲取
復雜焊接結構的檢測
車間檢測
模具和模型制造
模具重建
掃描數據以生成加工路徑
對過審模具進行實際數據采集
捕捉復雜零件動態，例如捕捉裝夾過程中的變形數據
產品開發和設計
高動態范圍，可掃描各種表面
掃描設計模型用于CAD下游處理和文件存檔
量具和夾具設置
快速采集參考幾何形狀和指定區域
技術參數
ZEISS T-SCAN 手持式激光掃描儀
| 產品型號 / ZEISS T-SCAN | |
| 測量景深 | +/- 50 mm |
| 線寬 | 至125 mm |
| 工作距離 | 150 mm |
| 線頻率 | 至 330 Hz |
| 數據速率 | 210,000測點/秒 |
| 重量 | 1100 g |
| 測頭尺寸（包括把手和IR pins） | 300 x 170 x 150 mm |
| 纜線長度 | 10 m |
| 點間距 | 0.075 mm |
| 激光等級（IEC 60825-1:2014） | Class 2M（人眼安全） |
| 軟件 | GOM Inspect Suite |
ZEISS T-TRACK 10
| 產品型號 / ZEISS T-TRACK 10 | |
| 測量距離: 測量物到相機距離 | 2.0 m – 4.50 m |
| 測量體積 | 10 m3 |
| 掃描視場 | 最大 2894 mm x 2324 mm |
| 測量速率 | 最快 2.8 kHz |
| 重量 | 18.5 kg |
| 尺寸 | 1150 x 180 x 150 mm |
| 軟件 | GOM Inspect Suite |
| 精度可溯源 | 是 |
| 精確度 | 33+(33*L/1000) |
ZEISS T-TRACK 20
| 產品型號 / ZEISS T-TRACK 20 | |
| 測量距離: 測量物到相機距離 | 2.0 m – 6.0 m |
| 測量體積 | 20 m3 |
| 掃描視場 | 最大 3200 mm x 2500 mm |
| 測量速率 | 最快 2.8 kHz |
| 重量 | 18.5 kg |
| 尺寸 | 1150 x 180 x 150 mm |
| 軟件 | GOM Inspect Suite |
| 精度可溯源 | 是 |
| 精確度 | 40+(40*L/1000) |
