Mitutoyo三豐 SJ-210 表面粗糙度測量儀
品牌：Mitutoyo(三豐)
型號：SJ-210
表面粗糙度測量儀SJ-410
●能夠出色適用在檢測室、加工車間、生產現場等場合

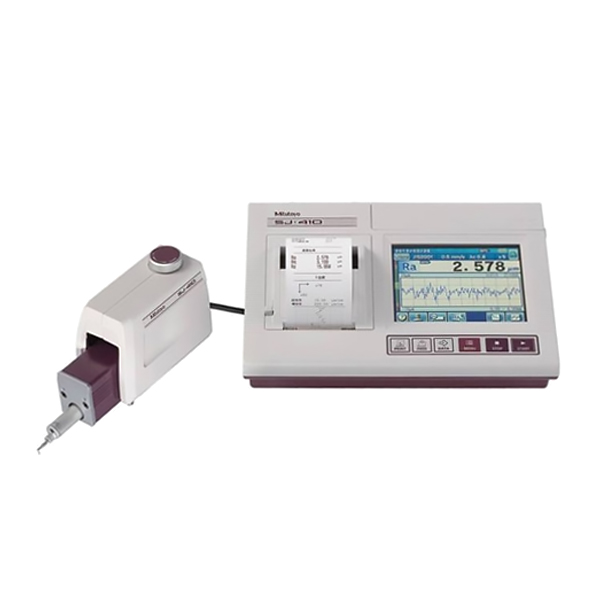

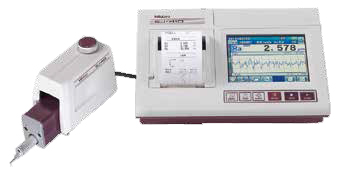

Surftest SJ-410
178系列 — 小型表面粗糙度測量儀
規格
| 型號 | SJ-411 | SJ-412 | |||
| 貨號 | 178-580-01DC | 178-580-02DC | 178-582-01DC | 178-582-02DC | |
| 測量范圍 | X軸 | 25mm | 50mm | ||
| Z軸（檢出器） | 800μm、80μm、8μm *選配測針最大可達2,400μm | ||||
| 檢出器 | 檢出方式 | 差動電感方式 | |||
| 分辨力 | 0.01μm(800μm范圍)、0.001μm(80μm范圍)、0.0001μm(8μm范圍) | ||||
| 測針尖端形狀(角度/半徑) | 60o/2μm | 90o/5μm | 60o/2μm | 90o/5μm | |
| 測力 | 0.75mN | 4mN | 0.75mN | 4mN | |
| 彎曲半徑 | 40mm | ||||
| 檢測方法 | 無軌式/有軌式(開關切換) | ||||
| 驅動器(X軸) | 測量速度 | 0.05、0.1、0.2、0.5、1.0mm/s | |||
| 驅動速度 | 0.5、1、2、5mm/s | ||||
| 直線度 | 0.3μm / 25mm | 0.5μm / 50mm | |||
| 上下傾斜單元 | 上下移動量 | 10mm | |||
| 傾斜角度 | ±1.5o | ||||
| 適用標準 | JIS1982 / JIS1994 / JIS2001 / ISO1997 / ANSI / VDA | ||||
| 評定參數 | Ra, Rq, Rz, Ry, Rp, Rv, Rt, R3z, Rsk, Rku, Rc, RPc, RSm, Rmax*1, Rz1max*2, S, HSC, RzJIS*3, Rppi, RΔa, RΔq, Rlr, Rmr, Rmr(c), Rσc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, λa,λq, Lo, Rpm, tp*4, Htp*4, R, Rx, AR, W, AW, Wx, Wte自定義設置 | ||||
| 評定輪廓 | 原始輪廓、粗糙度曲線、DF曲線、波紋度曲線、表面粗糙度MOTIF、波紋度MOTIF曲線 | ||||
| 分析圖表 | 負荷曲線、振幅分布曲線 | ||||
| 曲線補償 | 拋物線、雙曲線、圓錐、圓、二次曲線、傾斜補償、無補償 | ||||
| 濾波器 | 2CR、PC75、高斯(Gaussian Filter) | ||||
| 截止波長 | λc | 0.08、0.25、0.8、2.5、8.0mm | |||
| λs *5 | 2.5、8、25μm | ||||
| 取樣長度 | 0.08、0.25、0.8、2.5、8.0、25.0mm | ||||
| 取樣數 | ×1、×2、×3、×4、×5、×6、×7、×8、×9、×10、×11、×12、×13、×14、×15、×16、×17、×18、×19、×20 | ||||
| 任意長度 | 0.1-25mm | 0.1-50mm | |||
| 演算顯示器 | 用戶自定義 | 可選擇想顯示/演算的粗糙度參數 | |||
| 簡易輪廓解析功能 | 階差、階差量、面積、坐標差 | ||||
| D.A.T功能 | 輔助無軌測量時的水平調整 | ||||
| 實時取樣功能 | 保持驅動器停止狀態下輸入檢出器的變位 | ||||
| 統計處理 | 可以進行3個參數的最大值、最小值、平均值、標準偏差、合格率、直方圖的演算 | ||||
| 合否判斷*6 | 最大值規則/16%規則/平均值規則/標準偏差(1σ, 2σ, 3σ) | ||||
| 測量條件存儲 | 最大10件(演算顯示器) | ||||
| 打印機 (內置熱敏打印機) | 測量條件/演算結果/合否判斷結果/每個間隔的演算結果/公差值/評價曲線/顯示曲線/ 負荷曲線/振幅分布曲線/環境設定項目/統計結果(柱狀圖) | ||||
| 顯示語言 | 適用16種語言(日語、英語、中文(繁體、簡體)、韓語、德語、法語、意大利語、 西班牙語、葡萄牙語、捷克語、波蘭語、瑞典語、土耳其語、匈牙利語、荷蘭語) | ||||
| 存儲功能 | 內置存儲器： 測量條件(10件) 存儲卡(選配)： 測量條件500件, 測量數據10000 件, 畫面數據500件, 文本數據 10000件, 統計數據500件, 機器設定狀態的備份1 件, 跟蹤10數據保存10件 | ||||
| 外部輸入功能 | USB I/F、Digimatic輸出、RS-232C I/F、I/F (腳踏開關) | ||||
| 電源 | 電池 *充電時間/可測量次數 | 內置電池(Ni-MH 充電池) /AC適配器2種電源 *內置電池充電時間∶約4小時(根據環境溫度有所不同) *電池壽命∶約1000次(根據使用條件、環境等不同有所不同) | |||
| 最大功耗 | 50W | ||||
| 外觀尺寸 (W×D×H) | 演算顯示器 | 275×198×109mm | |||
| 上下傾斜單元 | 130.9×63×99mm | ||||
| 驅動器 | 128×35.8×46.6mm | 154.5×35.8×46.6mm | |||
| 質量 | 演算顯示器 | 1.7kg | |||
| 上下傾斜單元 | 0.4kg | ||||
| 驅動器 | 0.6kg | 0.64kg | |||
| 標準附件 | 檢出器*7/ 標準測針*8 178-601 粗糙度標準片(Ra3μm) 270732 打印紙(標準型 : 5包裝) 12BAL402 液晶保護膜(1裝) 12BAG834 觸控筆 12AAN041 攜帶皮套 AC適配器、電源線、 螺絲刀、十字螺絲刀、 六角扳手、觸控筆、操作手冊、速查手冊、 保證書 | ||||
*1 : 只有選擇VDA規格、ANSI規格以及JIS'82規格時才能演算。
*2 : 只有選擇ISO'97規格時才能演算。
*3 : 只有選擇JIS'01規格時才能演算。
*4 : 只針對ANSI規格才能演算。
*5 : 選擇JIS'82規格時無效。
*6 : ANSI規格只能對于平均值規則。VDA規格下不可選擇16%規則。
*7 : 根據SJ-410系列的機身編碼，No.178-396或 No.178-397 為標準附屬品。
*8 : 對應標準附屬檢出器的標準測針(No.12AAC731或No.12AAB403)為標準附屬品。
