ER-008856 Rotatable pendulum vise 0 - 100 UnoSet
Clamping rangep ：0–100 mm
Max. extension      ：40 mm with 100 mm part height.
Zuladung               ：max. 5 kg
Version                  ：For adjustable workpiece positioning in three axes.
                                    Continuously able to rotate around 360°.
                                    Set with three pairs of clamping jaws.

---

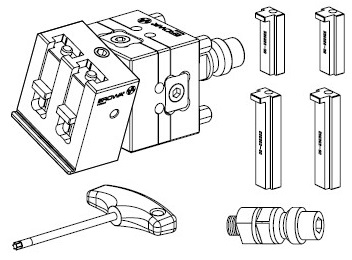

核對裝箱清單
1 x 旋轉擺動式虎鉗0-100
1 x 鉗爪50-75
1 x 鉗爪75-100
1 x 夾緊拉釘
1 x 六角扳手ER-027576

---

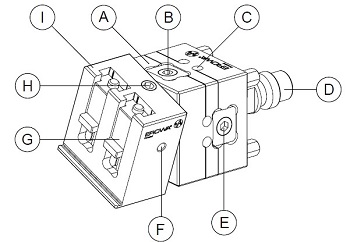

部件描述
A) 旋轉可調虎鉗0-100
B) 角度調整螺栓
C)M6螺絲孔，用于安裝芯片夾頭 (ER-018346,選件)
D) 夾緊拉釘
E)角度調整螺栓
F) M6螺栓用于安裝定位元件 （ER-015870，選件）
G) 夾爪(ER-003839)
H) 鎖緊螺栓

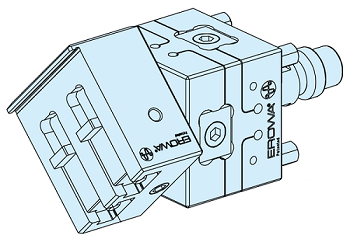

I) 夾持頭可360°旋轉

---


技術參數
夾持范圍0-100mm
ER-003839 短夾爪0-25mm(夾爪凸端置于下方)
ER-003839 短夾爪25-50mm (夾爪凸端置于上方)
ER-003838 中夾爪50-75mm
ER-003840 長夾爪75-100mm

---

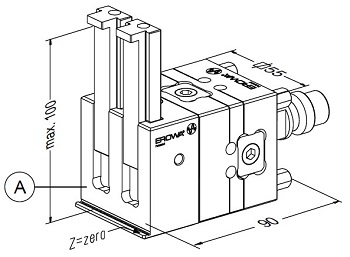

旋轉可調虎鉗(A)
重要事項：
單個夾爪的最大夾緊扭力為6Nm。
最大承載：5kg
2軸向角度可調：最大±0.25°

---


注意：

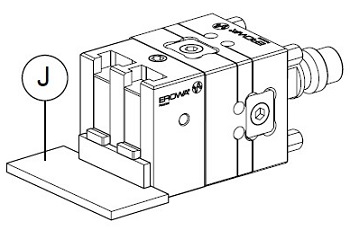

若要裝夾厚度小于12mm的工件，應在工件和鉗爪間放置墊塊(J)。

---



安裝

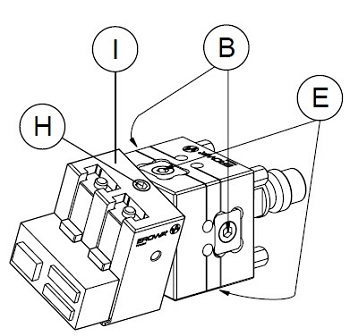

松開角度調節螺栓B+E，夾緊工件；松開螺栓(H)移動夾持頭(I)至需要的角度位置，然后鎖緊。
使用千分表校驗工件位置。
運用調節螺栓B或E糾正位置偏差。鎖緊兩軸向角度調節螺栓，以確定擺動虎鉗的準確位置

注意：
使用螺栓(E)進行任意校正都會引起Z軸方向的變化。
若將夾持頭(I)旋轉位置，則此操作會有夾頭碰撞下導絲嘴的危險。

---


應用：

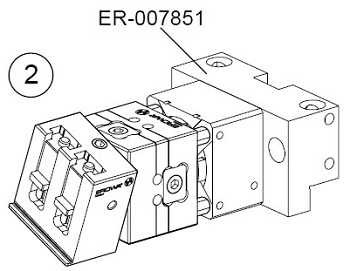

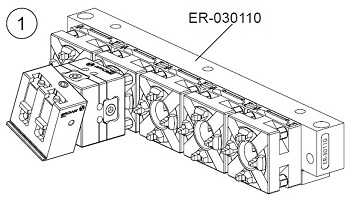

旋轉擺動式虎鉗可以裝夾到5頭快速卡盤梁或是ITS夾頭上。

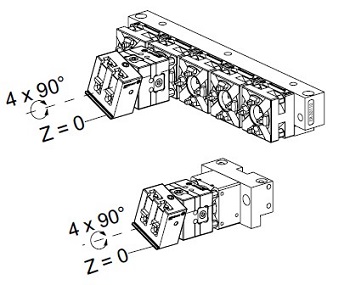

分度：每90°
當裝夾到5頭快速卡盤梁或是   ITS夾頭上時，可調節Z=0位置高度
注意：使用相對位置的角度調節螺栓B和E，可進行最±0.25°的位置度調整

---


注意：

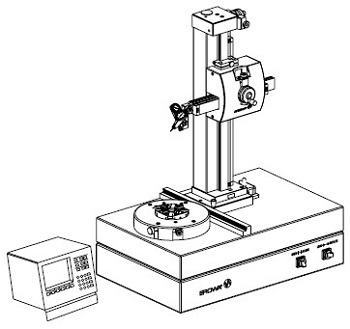

旋轉擺動式虎鉗適用于ITS測量和預調站。工件的裝夾，
校正和校驗都在旋轉擺動式虎鉗上進行。
獲取的測量結果可被用作線切割機床加工的初始坐標系。

---



---

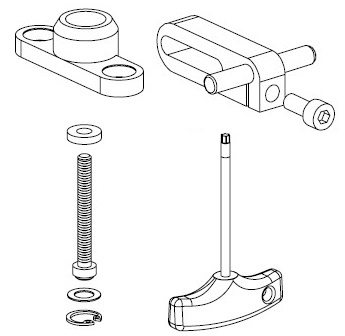

配件
ER-018346 芯片夾頭
ER-015870 定位元件，可調
ER-048285 維修套裝UnoSet/ 螺絲軸替換件

---

維護保養

1、大部分EROWA工具系統都是由硬質和防腐蝕鋼材制造的。當使用在線切割機床上時，為了保持產品的防腐蝕性能，請務必遵守下列維護保養說明。

2、由于電流的傳導作用，要確保導軌和工件載體之間穩固接觸。和機床臺面之間的穩固接觸也是必須的；這將通過合適的電纜連接得以保證。請參照機床操作說明書。

3、特別需要注意水的傳導性。錯誤的傳導性能不僅會影響您線切割機床的加工性能，而且會破壞工夾具的防腐蝕性能。請確認傳導值在5mS至20mS之間。電介質的pH值不要低于5.5 ；理想值可達7。請同時參照機床操作

4、為了保持工夾具的工作性能和防腐蝕性，請必須每周一次清除工夾具各零部件上的放電殘渣

5、若工夾具用于多班次加工使用，工夾具的清洗和保養工作，應在線切割機床的導絲操作間隙進行。
