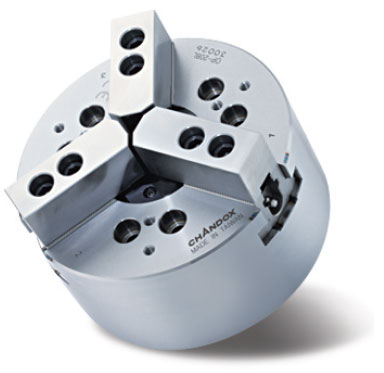

千島CHANDOX長行程中空油壓三爪卡盤OP-L
品牌：CHANDOX(千島)
型號：OP-L
￥待詢價（提交訂單10分鐘內獲取專屬報價單）
規格型號齊全，夾持能力好，使用壽命長
品牌廠家
千島公司創立于1983，擁有自己的品牌CHANDOX及提供特殊設計服務，專注于卡盤全系列相關產品。專注于三個理念：第一，提供優質產品，提供設計創新的產品，提供專業制造的產品。以及四個堅持：堅持以最優秀的人才，堅持最先進的設備，堅持最創新的技術，堅持最完善的環境。千島公司注重人才培養，設置先進的設備及儀器，運用創新和不斷網上的制造技術生產出顧客滿意的產品。
規格型號

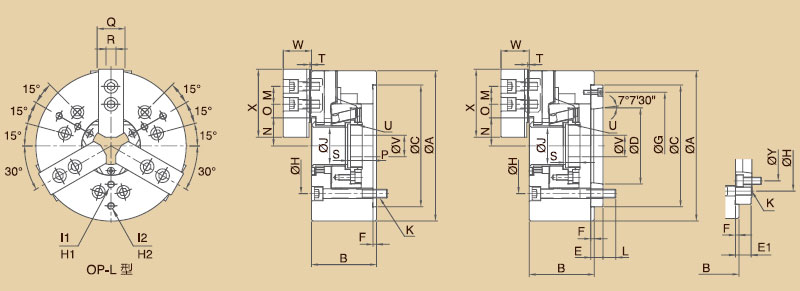

型號 / 規格 | 主軸端番號 | A | B | C | D | E | E1 | F | G | H | H1 | I1 | H2 | 價格 (RMB) |
(h6) | ||||||||||||||
OP-206L | A2-5 | 173 | 87 | 140 | 82.563 | 15 | - | 5 | 116 | 104.8 | PCD?90 | 3-M8×1.25P | PCD?140 | 立即詢價
|
OP-208L | A2-6(A2-5) | 215 | 103 | 170 | 106.375 | 17 | 23 | 5 | 150 | 133.4 | PCD?120 | 3-M8×1.25P | PCD?170 | 立即詢價
|
OP-210L | A2-8(A2-6) | 256 | 112 | 220 | 139.719 | 18 | 28 | 5 | 190 | 171.4 | PCD?160 | 3-M12×1.75P | PCD?220 | 立即詢價
|
型號 / 規格 | I2 | J | K | L | M | N | N | O | O | P | P | Q | R | S | X |
max. | min | max. | min. | max. | min. | ||||||||||
OP-206L | 3-M8×1.25P | 45 | 6-M10×1.5P | 15 | 20 | 39.07 | 33.46 | 21.05 | 10.6 | 11 | -4 | 31 | 12 | 19 | 73 |
OP-208L | 3-M8×1.25P | 52 | 6-M12×1.75P | 21 | 25 | 47.85 | 39.66 | 25.05 | 13.1 | 14.5 | -7.5 | 35 | 14 | 20.5 | 95 |
OP-210L | 3-M12×1.75P | 75 | 6-M16×2P | 22 | 30 | 61.34 | 52.06 | 29.05 | 12.6 | 8.5 | -16.5 | 40 | 16 | 25 | 110 |
型號 / 規格 | Y | 通孔直徑(mm) | 柱塞行程(mm) | 爪行程[直徑] (mm) | 最高回轉速r.p.m.(min-1) | 最大拉力 | 最大靜夾持力 kgf (KN) | 最大設定 油壓壓力kgf/cm2 (Mpa) | 凈重(kg) | 搭配油壓缸型號 | 夾持范圍 |
kgf (KN) | |||||||||||
OP-206L | - | 45 | 15 | 10.8 | 4300 | 2140(21) | 4080(40) | 28(2.7) | 14.9 | P1246 | ?20~?173 |
OP-208L | 104.8 | 52 | 22 | 16 | 3500 | 3360(33) | 5910(58) | 26(2.5) | 37 | P1552 | ?25~?215 |
OP-210L | 133.4 | 75 | 25 | 18 | 3000 | 4280(42) | 7540(74) | 27(2.6) | 40.6 | P1875 | ?40~?256 |
結構組成和工作原理：
三爪自定心卡盤利用三個螺釘，通過盤體止口端面上的螺孔，將卡盤緊固在機床法蘭上。將扳手插入任一齒輪方孔中，轉動扳手時，小齒輪帶動盤絲轉動，通過盤絲端面螺紋的轉動，帶動三塊卡爪同時趨進或離散。
思誠資源為您提供：千島CHANDOX長行程中空油壓三爪卡盤OP-L的采購報價、CHANDOX(千島)OP-L型號參數、規格圖片、PDF畫冊等資料，如您想了解更多關于CHANDOX(千島)正品品牌的其他三爪卡盤資料與產品貨期庫存、行情價格，就在思誠資源MRO商城。
備注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本公司不能確?？蛻羰盏降呢浳锱c思誠資源網站提供的產品圖片、產地、附件說明等完全一致。若本網站沒有及時更新，敬請諒解！
