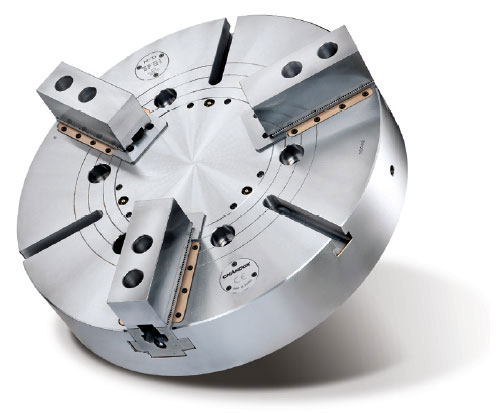

千島CHANDOX中實油壓三爪卡盤CL-DP
品牌：CHANDOX(千島)
型號：CL-DP
￥待詢價（提交訂單10分鐘內獲取專屬報價單）
規格型號齊全，夾持能力好，使用壽命長
品牌廠家
千島公司創立于1983，擁有自己的品牌CHANDOX及提供特殊設計服務，專注于卡盤全系列相關產品。專注于三個理念：第一，提供優質產品，提供設計創新的產品，提供專業制造的產品。以及四個堅持：堅持以最優秀的人才，堅持最先進的設備，堅持最創新的技術，堅持最完善的環境。千島公司注重人才培養，設置先進的設備及儀器，運用創新和不斷網上的制造技術生產出顧客滿意的產品。
規格型號

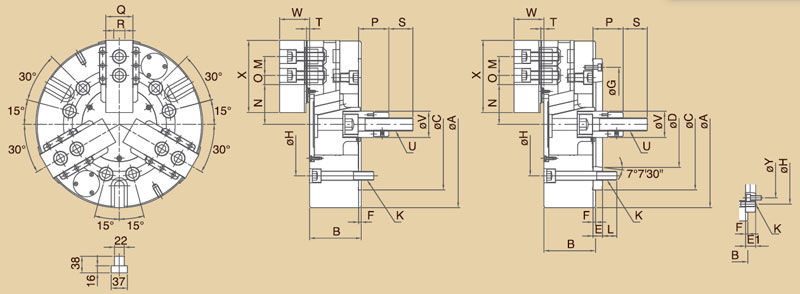

型號 / 規格 | 主軸鼻端番號 | A | B | C | D | E | E1 | F | G | H | K | L | M | 價格 RMB |
(h6) | ||||||||||||||
CL-15DP | A2-11 | 381 | 118 | 300 | 196.87 | 22 | - | 6 | 260 | 235 | 6-M20x2.5P | 32 | 43 | |
CL-18DP | A2-11 | 450 | 118 | 300 | 196.87 | 22 | - | 6 | 260 | 235 | 6-M20x2.5P | 32 | 43 | |
CL-21DP | A2-15(A2-11) | 530 | 129 | 380 | 285.78 | 27 | 41 | 6 | 330.2 | 330 | 6-M24x3P | 33 | 60 | |
CL-24DP | A2-15(A2-11) | 610 | 129 | 380 | 285.78 | 27 | 41 | 6 | 330.2 | 330 | 6-M24x3P | 33 | 60 | |
CL-32DP | A2-15(A2-11) | 800 | 129 | 380 | 285.78 | 27 | 41 | 6 | 330.2 | 330 | 6-M24x3P | 33 | 60 |
型號 / 規格 | N max. | N min. | O max. | O min. | P max. | P min. | Q | R | S | T | U | V | W | X |
CL-15DP | 69.1 | 60.97 | 58.05 | 40.05 | 104 | 69 | 62 | 25.5 | 55 | 7 | M30×3.5P | 60 | 68 | 165 |
CL-18DP | 99.5 | 91.38 | 58.05 | 40.05 | 92 | 57 | 62 | 25.5 | 55 | 7 | M30×3.5P | 60 | 68 | 165 |
CL-21DP | 80.5 | 72.41 | 101.8 | 41.8 | 96.95 | 61.95 | 65 | 25 | 55 | 7 | M30×3.5P | 60 | 75.5 | 180 |
CL-24DP | 119 | 111.4 | 101.8 | 41.8 | 96.95 | 61.95 | 65 | 25 | 55 | 7 | M30×3.5P | 60 | 75.5 | 180 |
CL-32DP | 119 | 111.4 | 197.8 | 41.8 | 97 | 61.95 | 65 | 25 | 55 | 7 | M30×3.5P | 60 | 75.5 | 180 |
型號 / 規格 | 柱塞行程 | 爪行程(直徑) | 最高回轉速 | 最大拉力 | 最大靜夾持力 | 最大設定油壓壓力 | 搭配油壓 | 夾持范圍 | 凈重 (kg) |
(mm) | mm | r.p.m (min-1) | kgf (KN) | kgf (KN) | kgf/cm2 (Mpa) | 缸型號 | |||
CL-15DP | 35 | 16 | 3000 | 8260 (81) | 25290 (248) | 32 (3.1) | L2035(L2035RE) | ?68~?381 | 104.1 |
CL-18DP | 35 | 16 | 2700 | 8260 (81) | 25290 (248) | 32 (3.1) | L2035(L2035RE) | ?100~?450 | 138.5 |
CL-21DP | 35 | 16 | 1900 | 8650 (85) | 27000 (265) | 33 (3.2) | L2035(L2035RE) | ?80~?530 | 204.8 |
CL-24DP | 35 | 16 | 1700 | 8650 (85) | 27000 (265) | 33 (3.2) | L2035(L2035RE) | ?155~?610 | 260 |
CL-32DP | 35 | 16 | 1100 | 8650 (85) | 27000 (265) | 33 (3.2) | L2035(L2035RE) | ?155~?800 | 455.4 |
? 結構組成和工作原理：
三爪自定心卡盤利用三個螺釘，通過盤體止口端面上的螺孔，將卡盤緊固在機床法蘭上。將扳手插入任一齒輪方孔中，轉動扳手時，小齒輪帶動盤絲轉動，通過盤絲端面螺紋的轉動，帶動三塊卡爪同時趨進或離散。
